6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
заполнения, необходимо задать соответствие измеренного рас-
стояния высоте заполнения в процентах.
Для выполнения этой установки необходимо ввести расстоя-
ние до поверхности продукта при полной и пустой емкости, см.
следующий пример:
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

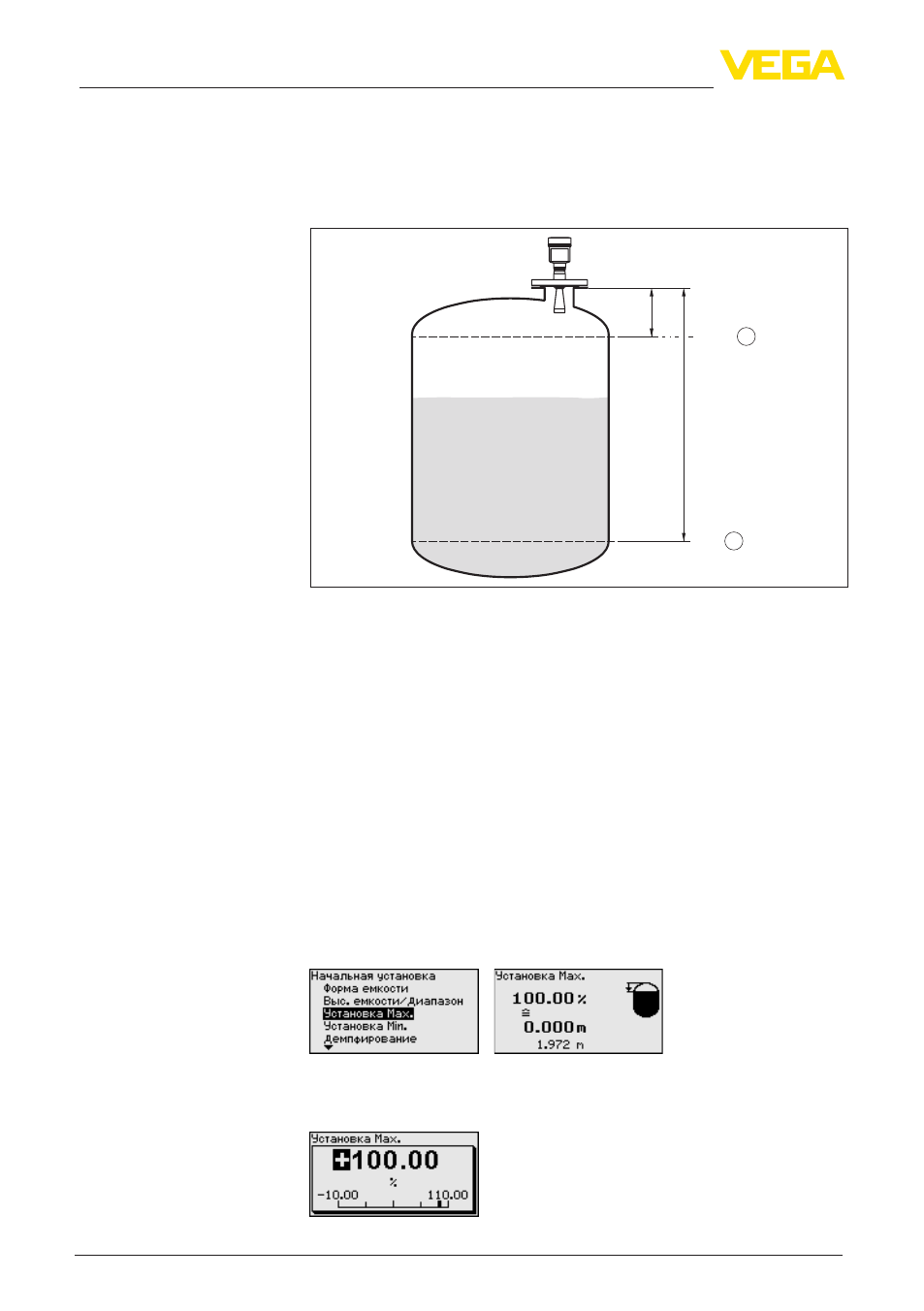

Рис. 36: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 % запол-
нения. Исходной точкой для значений расстояния всегда будет
уплотнительная поверхность резьбы или фланца. Исходя из этой
установки будет рассчитываться собственно высота заполнения.
Для установки Min./Max. фактический уровень не имеет зна-
чения: такая настройка всегда осуществляется без изменения
уровня и может проводиться еще до монтажа прибора на месте
измерения.
Выполнить следующее:
1. Клавишей [->] выбрать пункт меню Установка Max и подтвер-
дить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
Начальная установка/
Установка Max
