4 Монтаж
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
•
Минимальное расстояние от датчика до максимального подъ-
ема уровня
2
3 ... 4 x h
max
90°
h
max
d
1 B

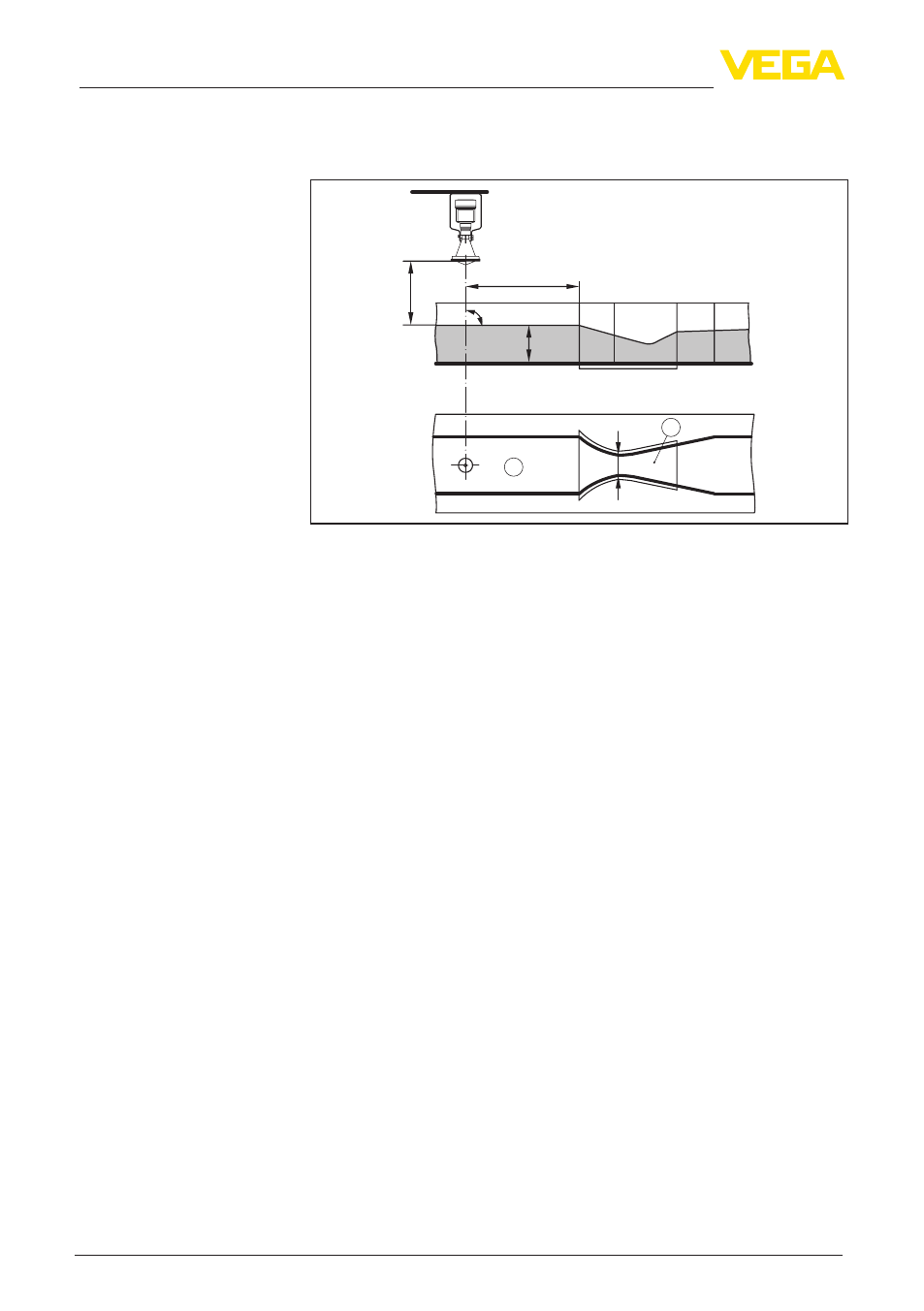

Рис. 23: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
= максимальное заполнение лотка; B = наиболь-
шее сужение лотка
1 Положение датчика
2 Лоток Вентури
Необходимо соблюдать следующие основные условия:
•
Установка датчика на приемной стороне
•
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
•
Расстояние до лотка Вентури
•
Минимальное расстояние от датчика до максимального подъ-
ема уровня
Измерение расхода с
лотком Хафаги-Вентури
