11 Приложение
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
Овальный фланец, подготовлен для монтажа изолирующей диафрагмы
2
3
72 mm (2.84"
)
128 mm (5.04"
)
98 mm
(3.94")
54 mm
(2.13")
+ –
41,3 mm (1.63"
)
98 mm
(3.94")
54 mm
(2.13")
+ –
7/16-20 UNF
M 10 (M12)
1

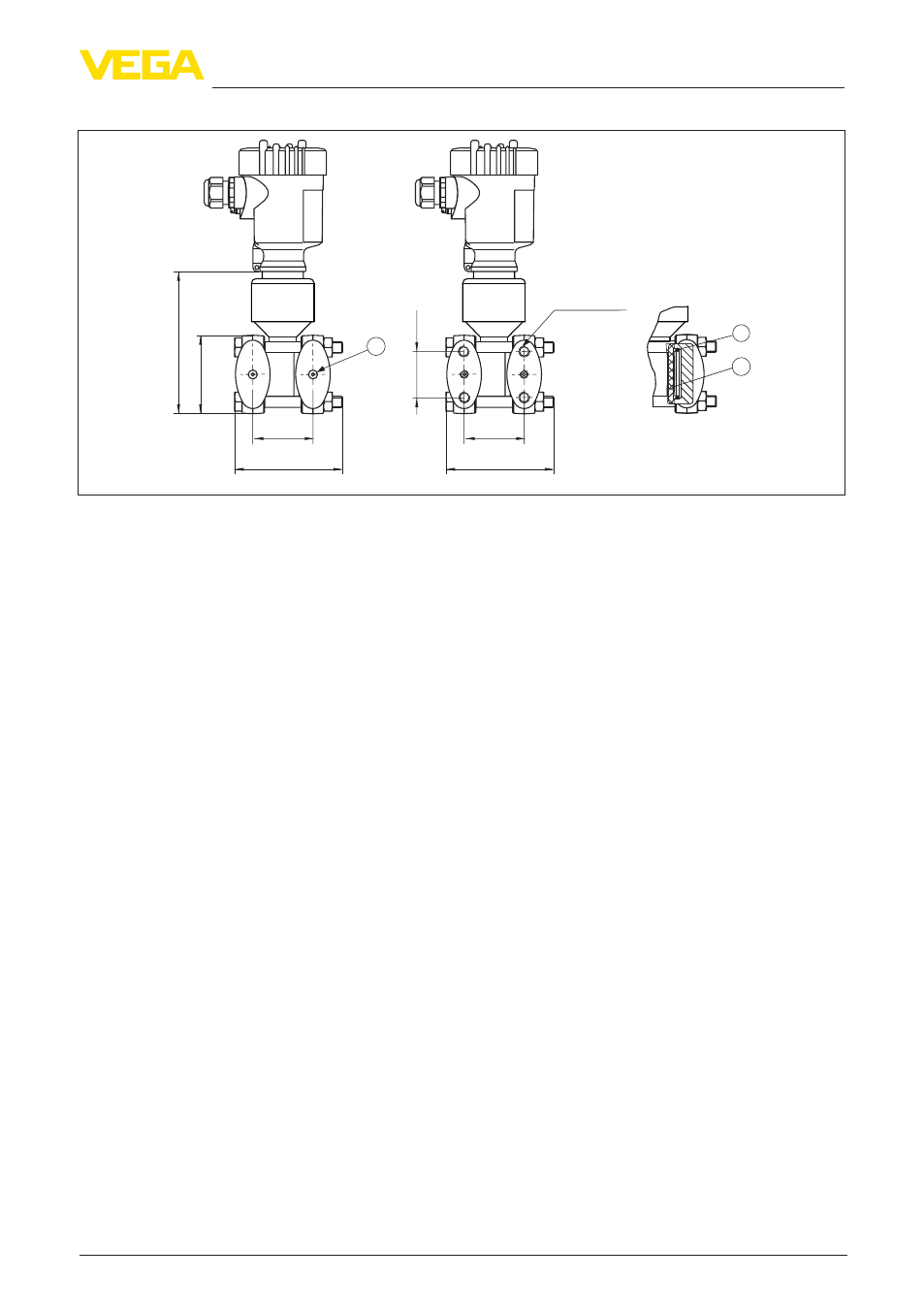

Рис. 70: Слева: Присоединение VEGADIF 65 подготовлено для монтажа изолирующей диафрагмы. Справа:
Положение медного уплотнительного кольца
1 Монтаж изолирующей диафрагмы
2 Медное уплотнительное кольцо
3 Мембрана чашечного типа
