5 Подключение к источнику питания
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
в кабельном экране. При заземлении с обеих сторон это
достигается за счет применения конденсатора или отдельного
выравнивания потенциалов.
5.2 Порядок подключения
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его влево.
3. Ослабить гайку кабельного ввода.
4. Удалить примерно 10 см обкладки кабеля, концы проводов
зачистить примерно на 1 см.
5. Вставить кабель в датчик через кабельный ввод.
6. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
7. Провода вставить в открытые контакты в соответствии со
схемой подключения.
8. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12. Завинтить крышку корпуса.
Электрическое подключение выполнено.

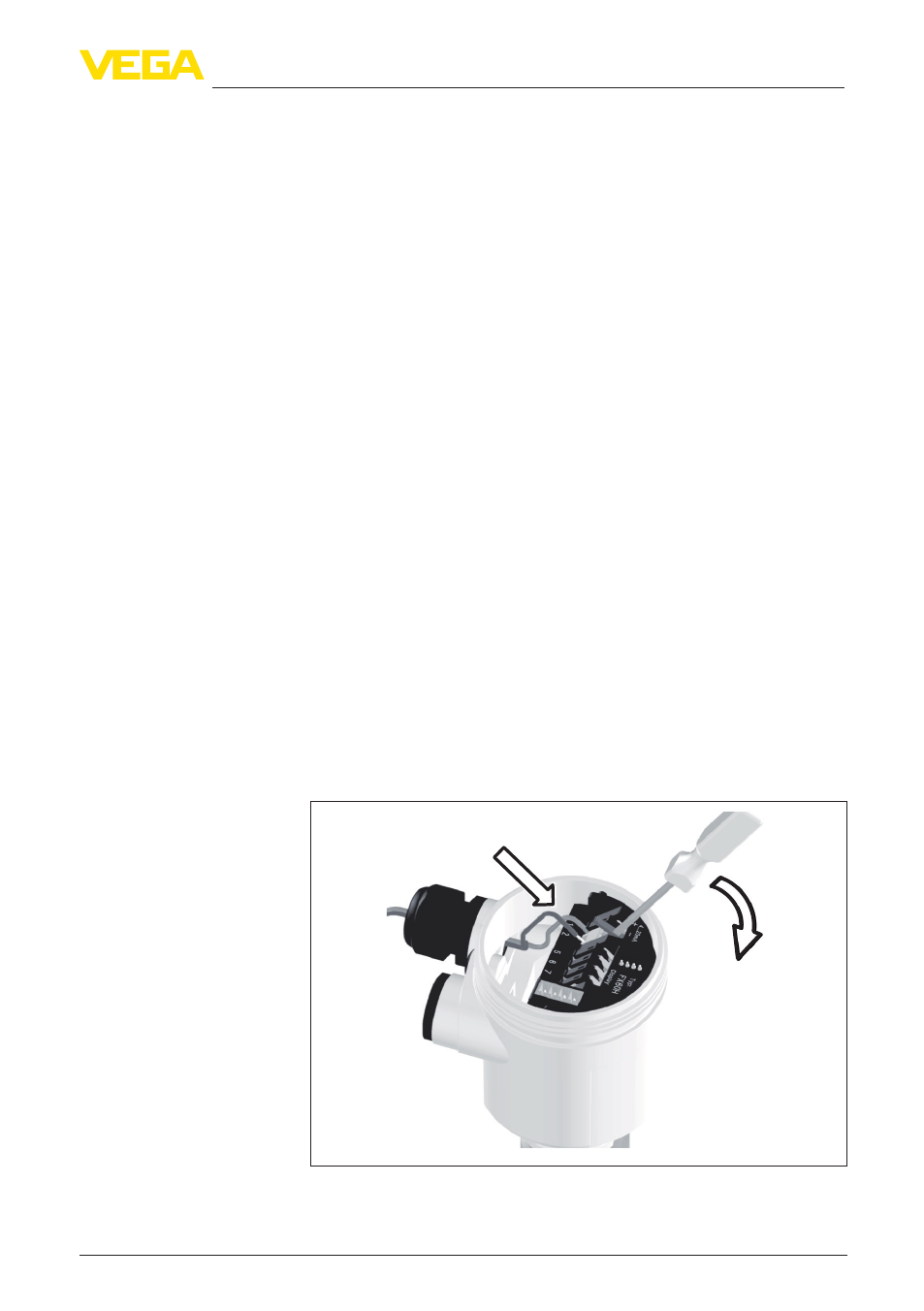

Рис. 34: Подключение к источнику питания: шаги 6 и 7
Одно-/двухкамерный
корпус
