5 Подключение к источнику питания
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
Выполнить следующее:
1. Торцовым шестигранным ключом (размер 4) ослабить
четыре винта на цоколе корпуса.
2. Снять монтажную планку с цоколя корпуса.
3
2
1

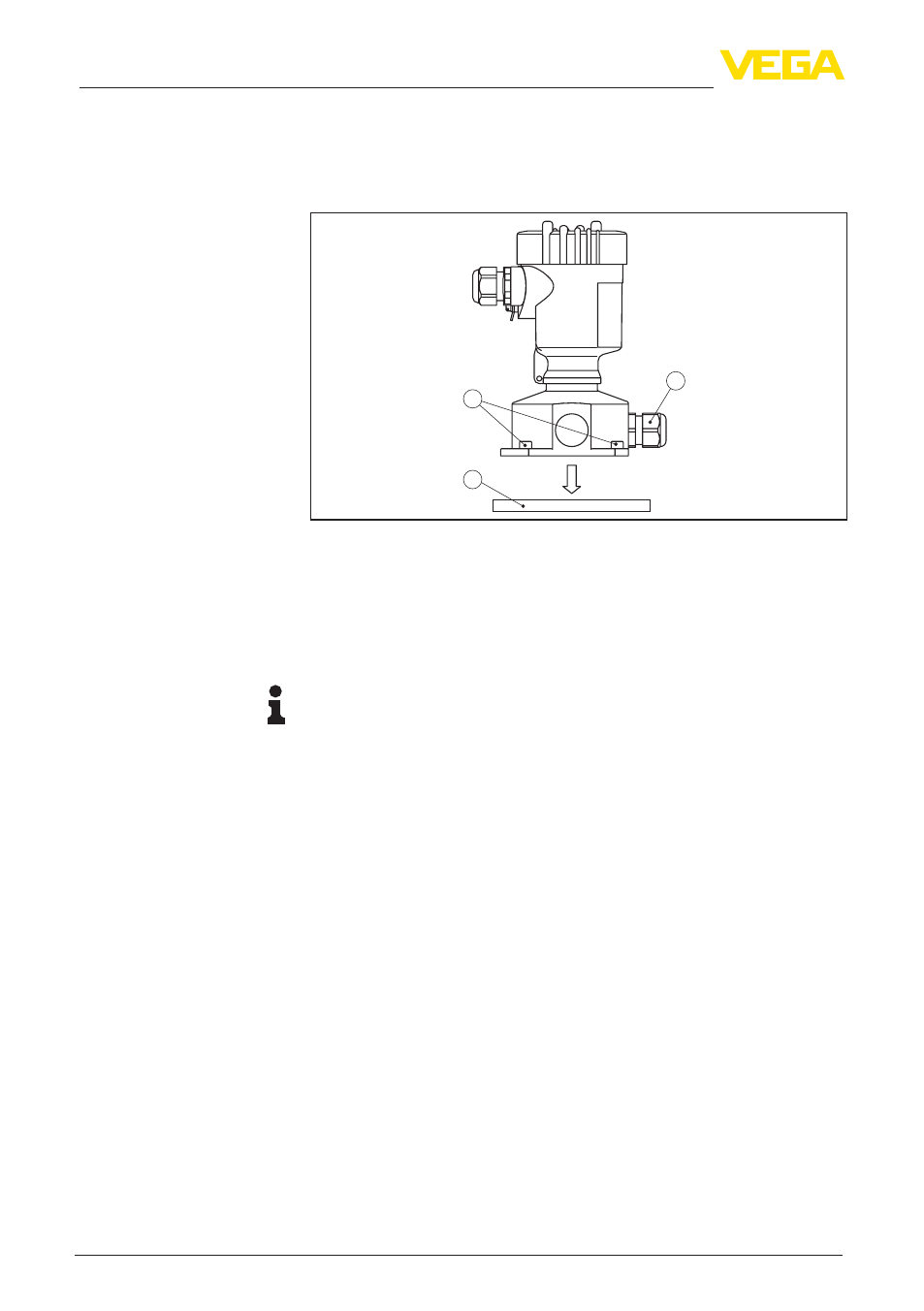

Рис. 35: Компоненты выносного корпуса
1 Винты
2 Планка для монтажа на стене
3 Кабельный ввод
3. Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
1)
Информация:
Кабельный ввод можно монтировать в любой из трех позиций
со смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.
4. Провода подключить в соответствии с нумерацией,
показанной в п."Одно-/двухкамерный корпус"
5. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
выравниванием потенциалов.
6. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
7. Снова надеть монтажную планку и затянуть винты.
Электрическое подключение в выносном корпусе выполнено.
Исполнение IP 68 с вы-
носным корпусом
1)
Соединительный кабель поставляется с завода в готовом виде. При
необходимости кабель можно укоротить до желаемой длины, при этом
нужно чисто обрезать капилляр выравнивания давления. Удалить
примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.
На укороченном кабеле нужно снова закрепить типовую табличку.
