4 Монтаж
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
Установка Min выполнена для дифференциального давления,
измеренного при плотности 1,0:
Δp = ρ • g • h
= 1000 кг/м³ • 9,81 м/с
2
• 0,3 м
= 2943 Па = 29,43 мбар
Установка Max выполнена для дифференциального давления,
измеренного при плотности 1,2:
Δp = ρ • g • h
= 1200 кг/м³ • 9,81 м/с
2
• 0,3 м
= 3531 Па = 35,31 мбар
= ∆p
h g
+
–
0,3 m

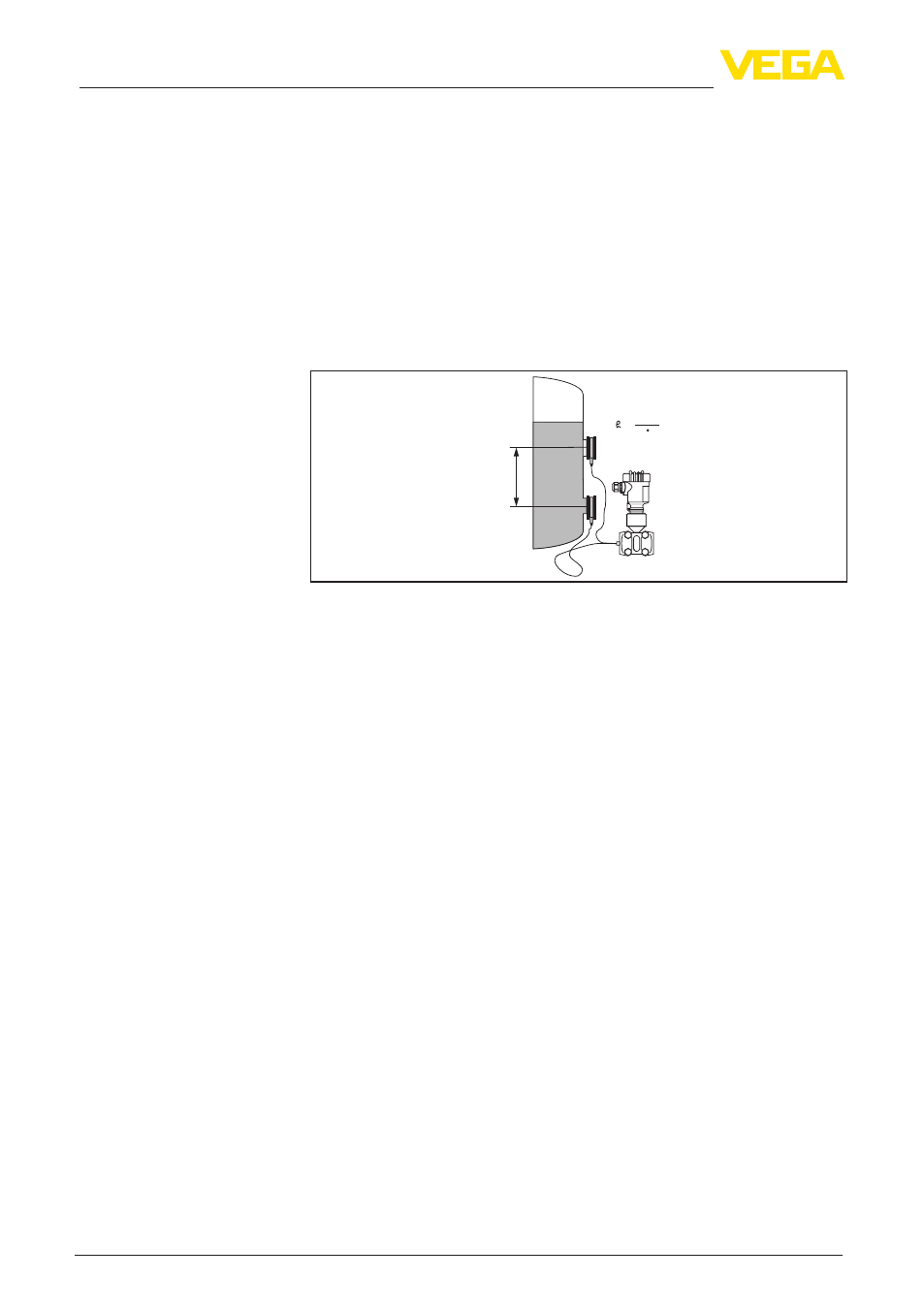

Рис. 27: Схема установки для измерения плотности
Измерение межфазного уровня посредством преобразователя
дифференциального давления возможно в емкости с
переменным уровнем заполнения. Датчик присоединяется
к емкости через изолирующие диафрагмы в двух точках
измерения. Измерение межфазного уровня возможно, только
если плотности обеих сред не изменяются и раздел фаз всегда
лежит между обеими точками измерения. Общий уровень
должен быть выше верхней точки измерения.
Это измерение работает как на открытых, так и на закрытых
емкостях.
Пример для измерения межфазного уровня:
Расстояние между точками измерения: 0,3 м
Min. плотность: 800 кг/м³
Max. плотность: 1000 кг/м³
Установка Min выполнена для дифференциального давления,
возникающего при плотности 0,8:
Δp = ρ • g • h
= 800 кг/м³ • 9,81 м/с • 0,3 м
= 2354 Па = 23,54 мбар
Установка Max выполнена для дифференциального давления,
возникающего при плотности 1,0:
Δp = ρ • g • h
= 1000 кг/м³ • 9,81 м/с • 0,3 м
= 2943 Па = 29,43 мбар
Измерение межфазного
уровня
