3 Описание изделия
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Преобразователь дифференциального давления VEGADIF 65
•
В зависимости от исполнения, вентиляционные вентили и/
или резьбовые заглушки (см. п. "Размеры")
•
Дополнительные принадлежности
•
Документация
– Данное руководство по эксплуатации
– Руководство по эксплуатации "Модуль индикации и
настройки" (вариант)
– Инструкция "Модуль индикации и настройки с подогревом"
(вариант)
– Руководство по эксплуатации "Изолирующая диафрагма
CSB" (вариант)
– Руководство по эксплуатации "Изолирующая диафрагма
CSS" (вариант)
– Инструкция "Штекерный разъем для датчиков
непрерывного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– Сертификат "Для применения на кислороде" (при
соответствующем исполнении)
– При необходимости, прочая документация
Составные части VEGADIF 65 показаны на следующем рисунке:
+ –
1
2
3

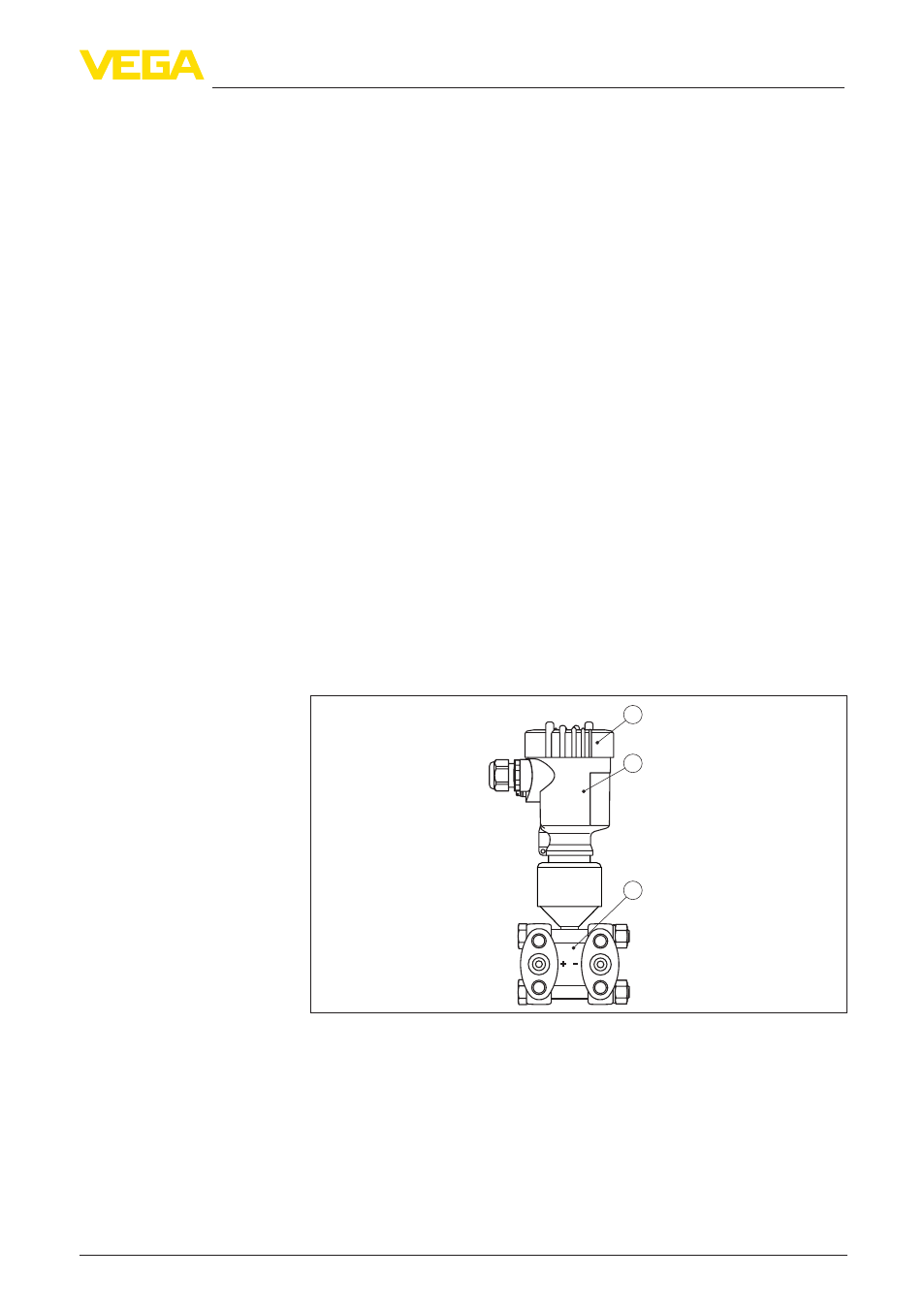

Рис. 1: VEGADIF 65 в базовом исполнении
1 Крышка корпуса, вариант - с установленным под ней модулем
индикации и настройки
2 Корпус с электроникой
3 Узел присоединения к процессу с измерительной ячейкой
Компоненты прибора могут иметь различное исполнение.
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
Комплект поставки
Компоненты
