88

11 Приложение

VEGADIF 65 • 4 … 20 mA/HART

36128-R

U-130606

Ʋ < 100 Hz

U

ss

< 1 V

Ʋ 100 Hz … 10 kHz

U

ss

< 10 mV

Нагрузка

См. диаграмму

1000

750

500

250

12

18

16

14

20

22

24

26

28

30

32

34

36

V

4

1

2

3

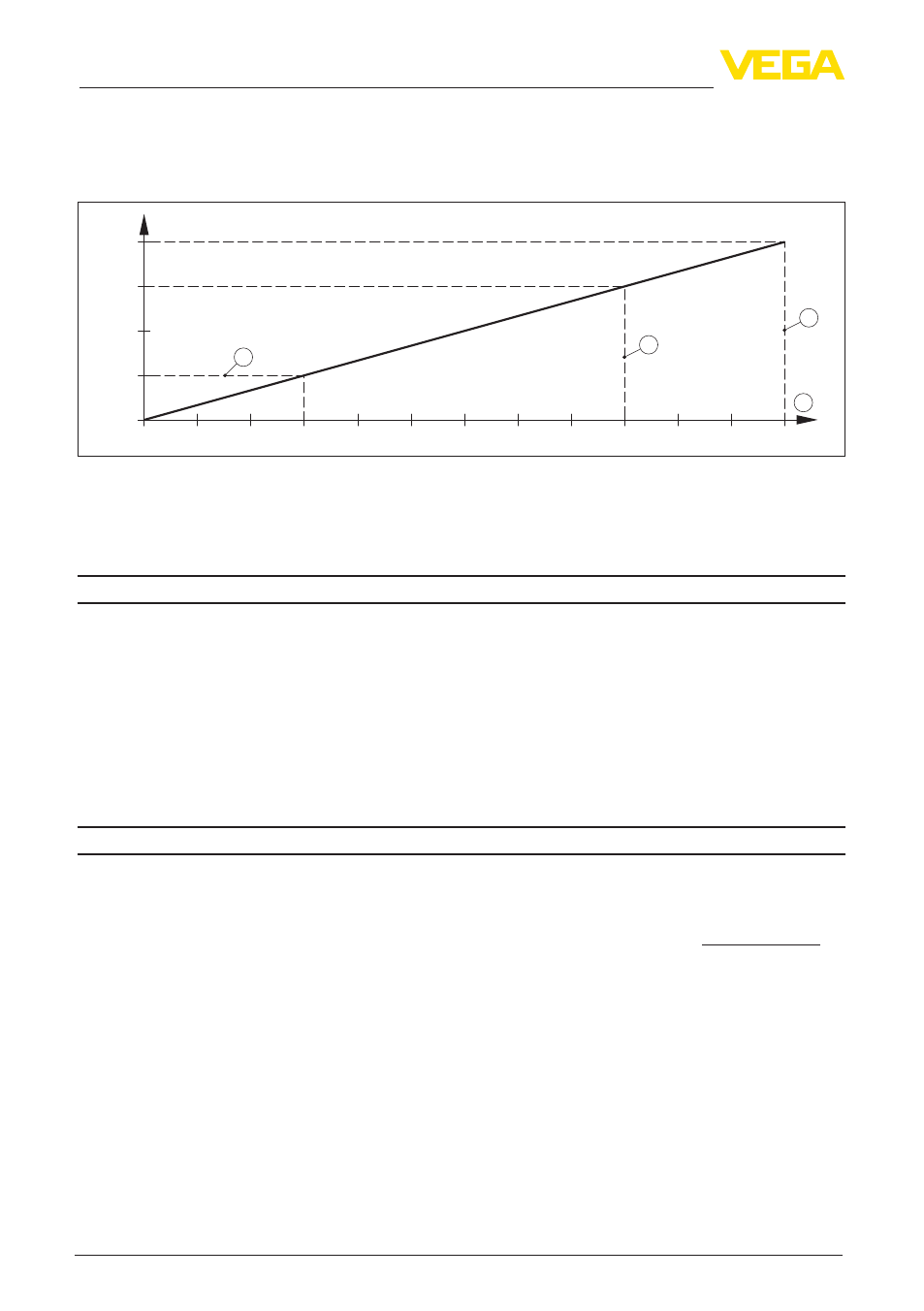

Рис. 61: Диаграмма напряжения
1 Нагрузка HART

2 Предел напряжения для устройства Ex-ia

3 Предел напряжения (устройство не-Ex/устройство Ex d)

4 Рабочее напряжение

Защита
Степень защиты

Ʋ Стандартный корпус

IP 66/IP 67

Ʋ Корпус из алюминия или нерж.

стали (вариант)

IP 68 (1 bar)

Ʋ Рабочий узел в исполнении IP 68

IP 68 (25 bar)

Ʋ Выносной корпус

IP 65

Категория перенапряжений

III

Класс защиты

II

Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь

отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую

вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com

через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
