60
11 Приложение
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
VEGAPULS 62, исполнение с опускной трубой и фланцевым
присоединением
ø 39,5 mm
(1.56")
ø 21,3 mm
(0.84")
203 mm (7.99"
)
33 mm (1.30"
)
L

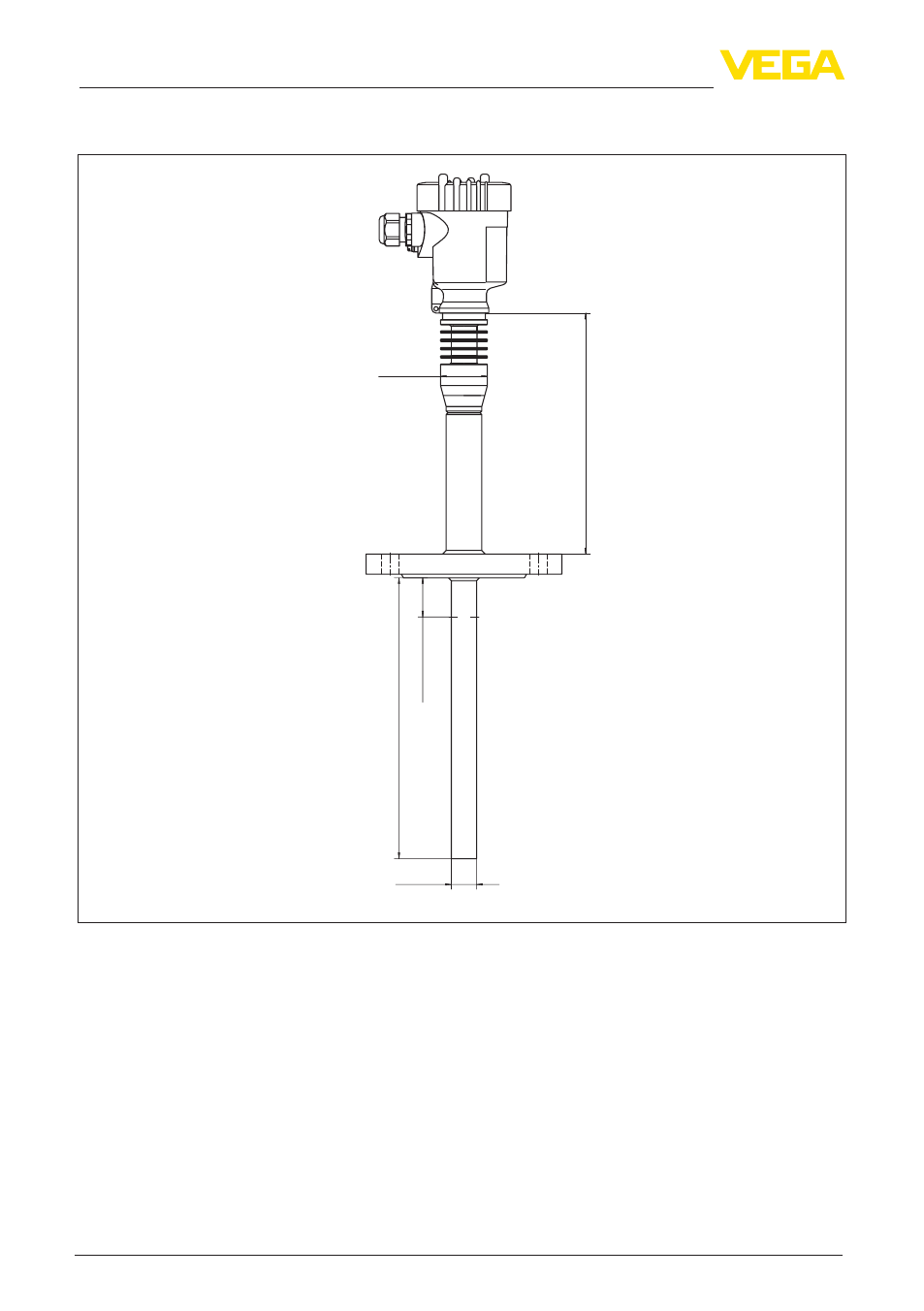

Рис. 36: VEGAPULS 62, исполнение с опускной трубой и фланцевым присоединением
7)
7)
В зависимости от длины опускной трубы и условий процесса следует предусмотреть подходящую до-
полнительную подпорку для трубы.
