5 Подключение к источнику питания
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
4...20mA
2
3 1 2 +
( ) (-)
1

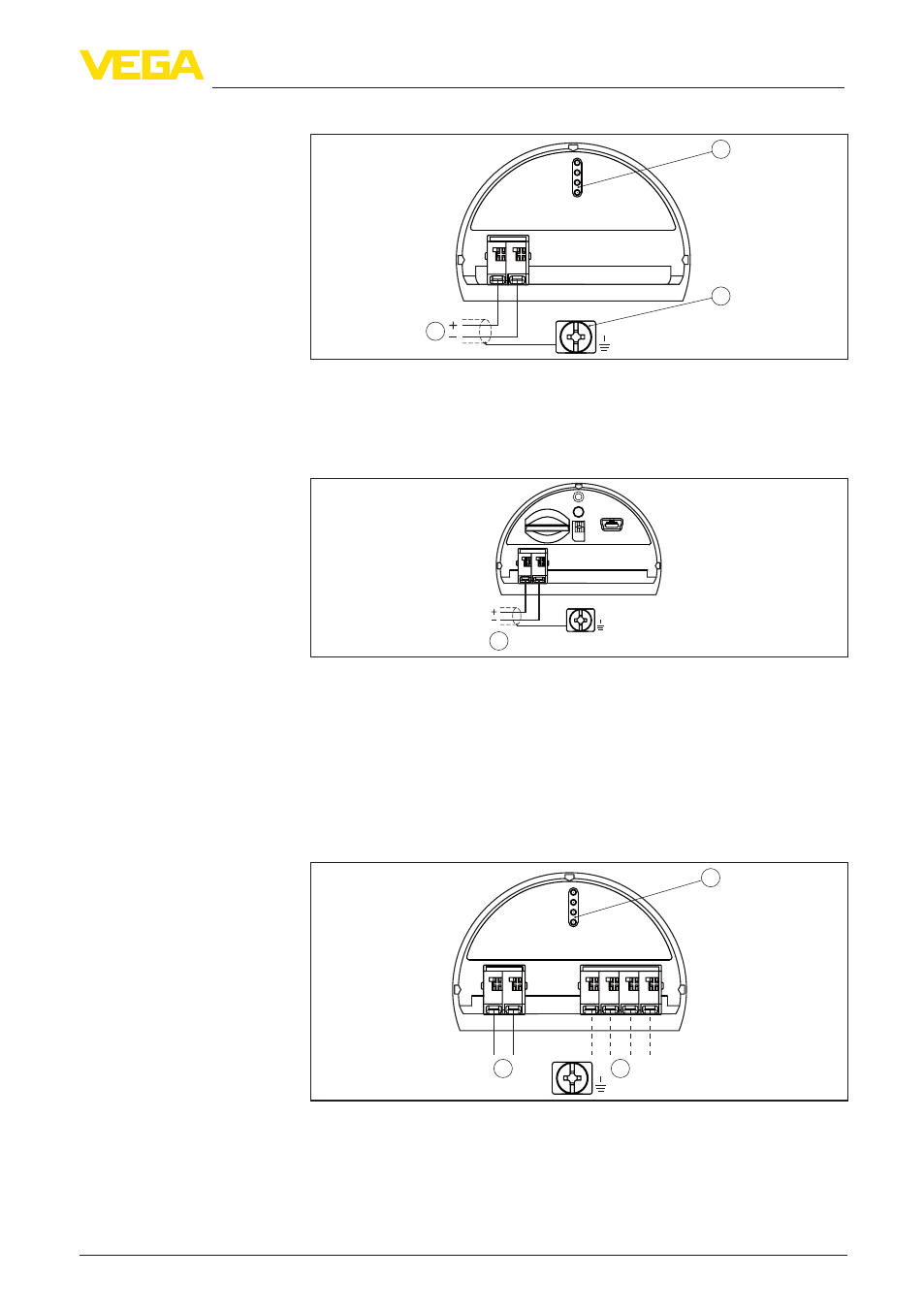

Рис. 6: Отсек подключения (двухкамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
1
Bus
USB
Status
Test
SIM-Card
1 2 + ( ) (-)
Рис. 7: Подключение модуля мобильной связи к питанию
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус Ex d)
5 6 7 8 1 2 + ( ) (-)
3 1
2
4...20mA
Рис. 8: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Отсек подключения
Отсек подключения
встроенного моду-
ля мобильной связи
PLICSMOBILE
Отсек электроники
