11 Приложение
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

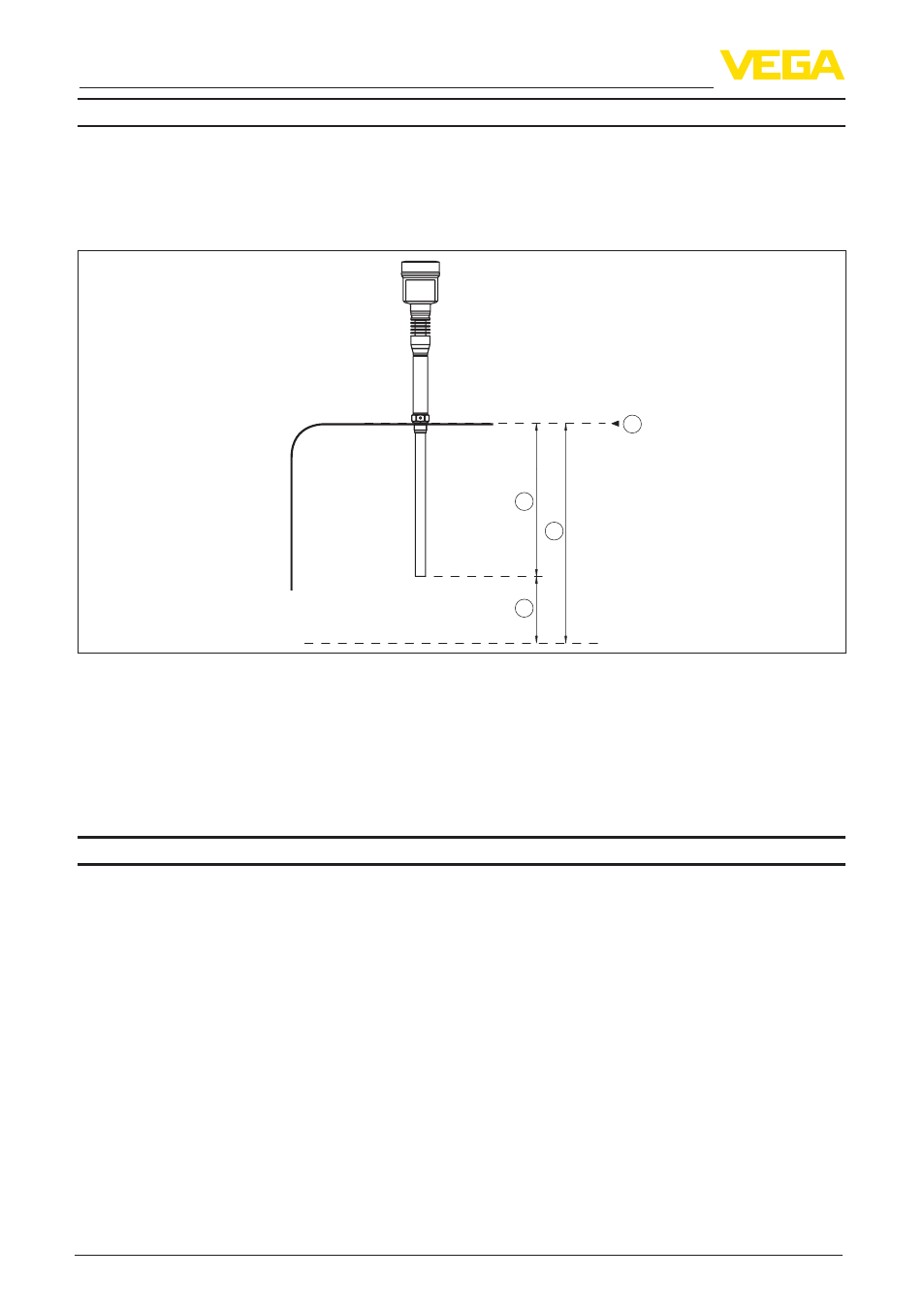

Рис. 27: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Полезный диапазон измерения
Соответствует длине опускной трубы.
1)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Исполненная спецификация HART
7.0
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7.0
2)
1)
При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
2)
Значения по умолчанию, могут присваиваться произвольно
