Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) standpipe ver. 4 … 20 mA_HART - two-wire
Страница 25
25
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
В руководстве по эксплуатации "Модуль индикации и настройки"
также см. описание меню "Дисплей" и "Инфо".
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"Начальная установка", ввести соответствующие значения пара-
метров. Порядок выполнения начальной установки описан ниже.
Жидкости и сыпучие продукты обладают разными отражатель-
ными свойствами. Создающие помехи факторы также различны:
у жидкостей это могут быть волнение поверхности и пенообра-
зование, а у сыпучих продуктов - пылеобразование, профиль ко-
нуса насыпания и дополнительное отражение от стенки емкости.
Для адаптации датчика к условиям измерения сначала нужно
выбрать тип измеряемой среды "Жидкость" или "Сыпучий про-
дукт".
Данная установка позволяет повысить надежность измерения,
особенно на средах со слабыми отражательными свойствами.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к сле-
дующему пункту меню.
Радарный датчик измеряет расстояние от датчика до поверхно-
сти заполняющего продукта. Для индикации собственно высоты
заполнения, необходимо задать соответствие измеренного рас-
стояния высоте заполнения в процентах.
Для этой установки задается расстояние до уровня заполнения
при полной и пустой емкости. У устройств со встроенной опуск-
ной трубой эти значения уже заданы заводской установкой, см.
следующий пример:

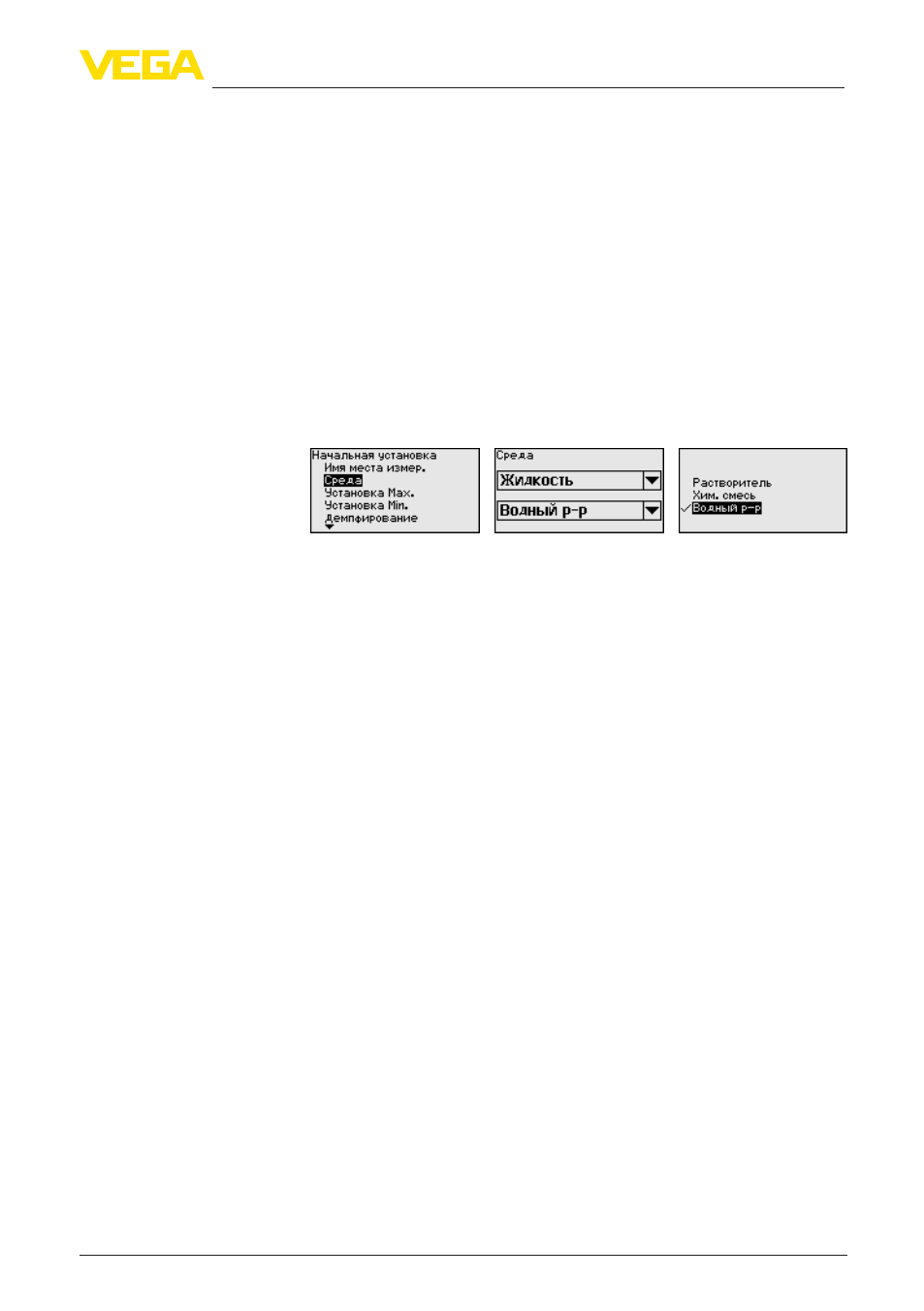

Начальная установка/
Среда
Начальная установка/
Установка
