11 Приложение
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
VEGAPULS 62 исполнение с опускной трубой и резьбовым присоединением
ø 21,3 mm
(0.84")
ø 21,3 mm
(0.84")
ø 39,5 mm
(1.56")
ø 39,5 mm
(1.56")
224 mm (8.82"
)
16 mm (0.63"
)
32 mm (1.26"
)
32 mm (1.26"
)
ø 3,5 mm (0.14"
)
20 mm (0.79"
)
22 mm (0.87"
)
224 mm (8.82"
)
SW 46 mm
(1.81")
SW 32 mm
(1.26")
L L
G¾A
¾ NPT
G1½A
1½ NPT

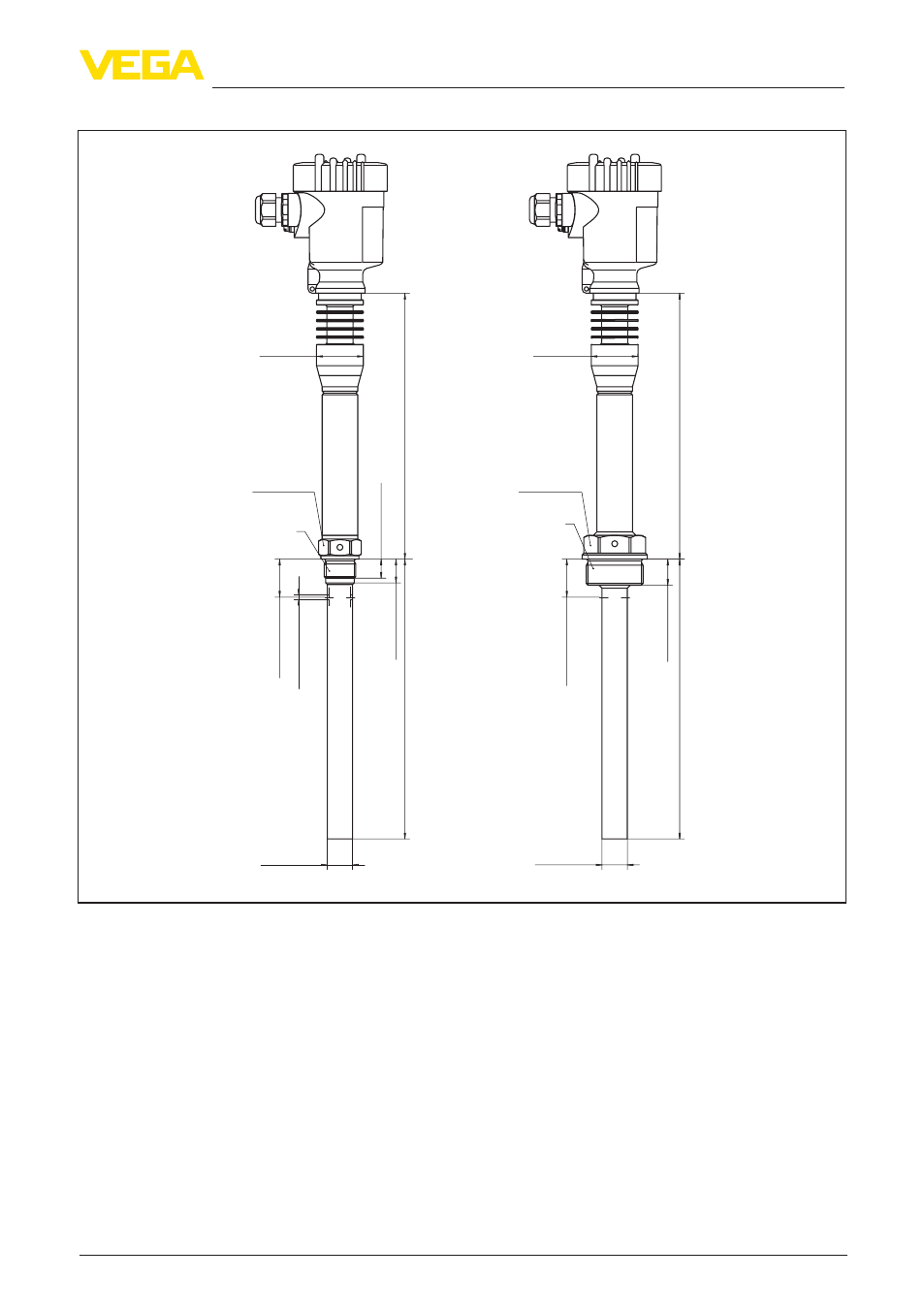

Рис. 35: VEGAPULS 62 исполнение с опускной трубой и резьбовым присоединением 6)
6) В зависимости от длины опускной трубы и условий процесса следует предусмотреть подходящую до-
полнительную подпорку для трубы.
