11 Приложение
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - двухпроводный
36507-R
U-121123
Ʋ Устройство не-Ex 16 … 36 V DC
Ʋ Устройство Ex ia 16 … 30 V DC
Ʋ Устройство Ex d ia 20 … 36 V DC
Защита от включения с неправильной
полярностью
Встроенная
Допустимая остаточная пульсация (устройство без взрывозащиты или Ex ia)
Ʋ для 9,6 V< U
N
< 14 V ≤ 0,7 V
eff
(16 … 400 Hz)
Ʋ для 18 V< U
N
< 36 V ≤ 1,0 V
eff
(16 … 400 Hz)
Допустимая остаточная пульсация (устройство Ex d ia)
Ʋ для 18 V< U
N
< 36 V ≤ 1 V
eff
(16 … 400 Hz)
Нагрузка См. диаграмму
1200
927
500
750
250
12 18 16 9,6 14 20 15,1 22 24 26 28 30 32 34 36
Ω
V
1
4
2
3

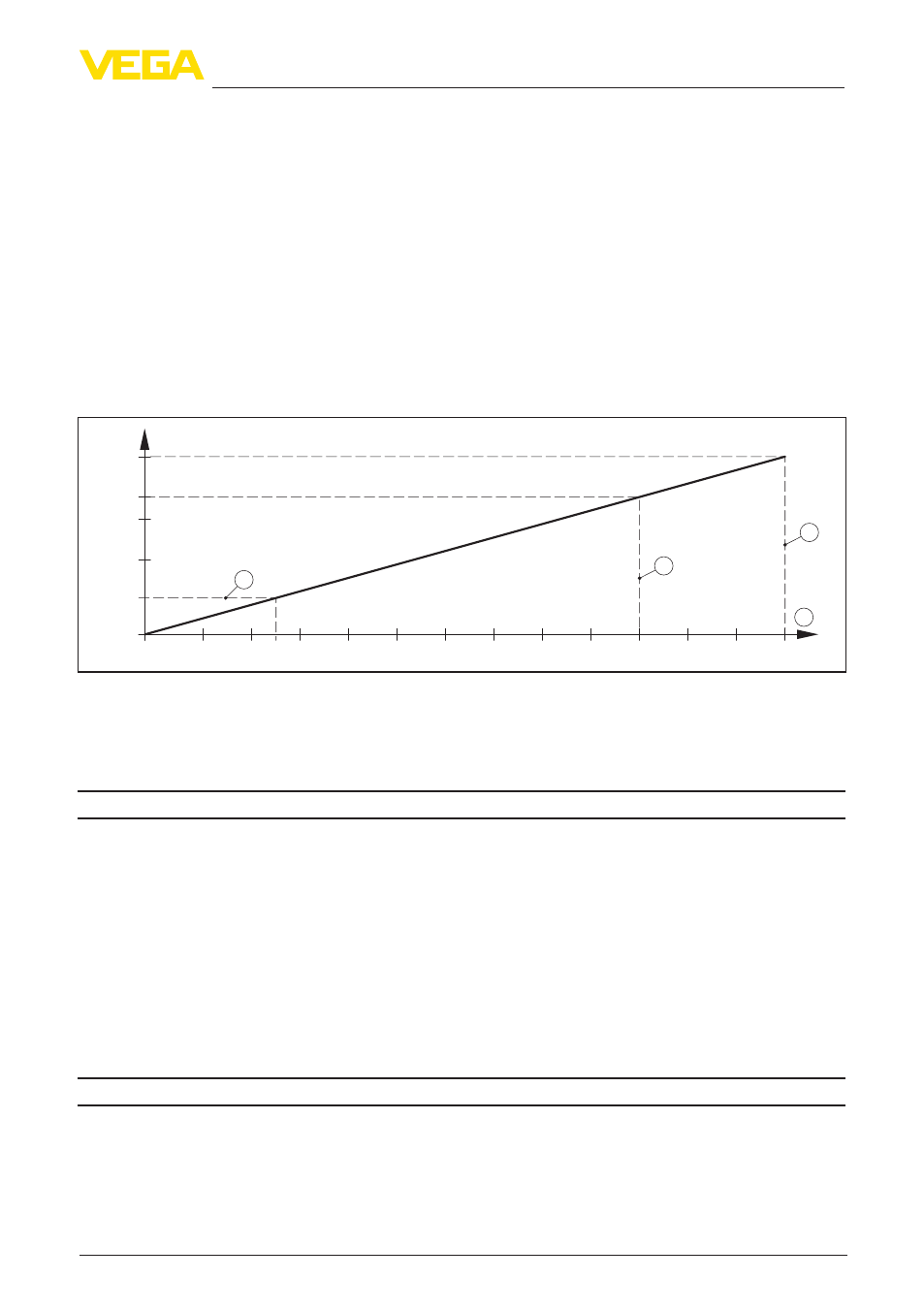

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar) 5)
Ʋ Корпус из алюминия или нерж.
стали ( точное литье) - вариант
IP 66/IP 68 (1 bar)
Категория перенапряжений III
Класс защиты III
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь от-
личающиеся технические данные.
5) Условием соблюдения данной степени защиты является применение подходящего кабеля и правиль-
ный монтаж.
