Мертвая зона (стержневое исполнение)
-
сверху
80
mm (3.15 in)
-
снизу
0 мм
Мертвая зона (тросовое исполнение)
-
сверху
150
mm (5.91 in)
-
снизу
250 мм, (натяжной груз) + 100 мм
2
4
5
3
1
2
4
3
1

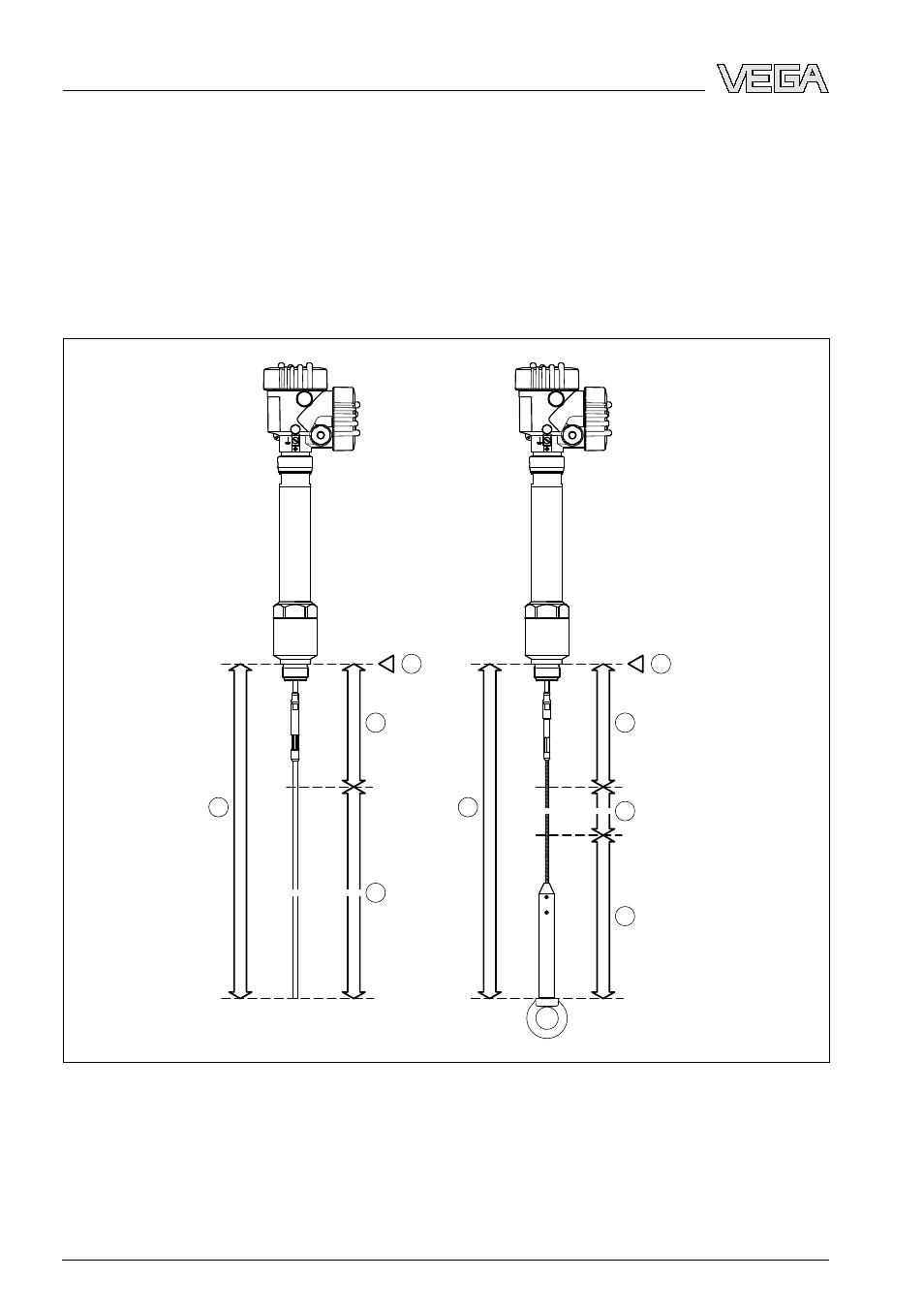

Рис. 17: Диапазон измерения VEGAFLEX 66 (исполнение с тросом или стержнем)
1
Базовая плоскость
2
Длина измерительного зонда
3
Диапазон измерения
4
Верхняя мертвая зона
5
Нижняя мертвая зона (только для тросового исполнения)
48
VEGAFLEX
66 • 4 … 20
mA/HART - четырехпроводный
10 Приложение
32763
-RU
-080908
