5.3 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов в
исполнении без взрывозащиты, а также для приборов в
искробезопасном исполнении (E

x ia). Схемы для испол-

нения со взрывонепроницаемой оболочкой (E

xd) даны в

следующем параграфе.

1

2

3

4

5

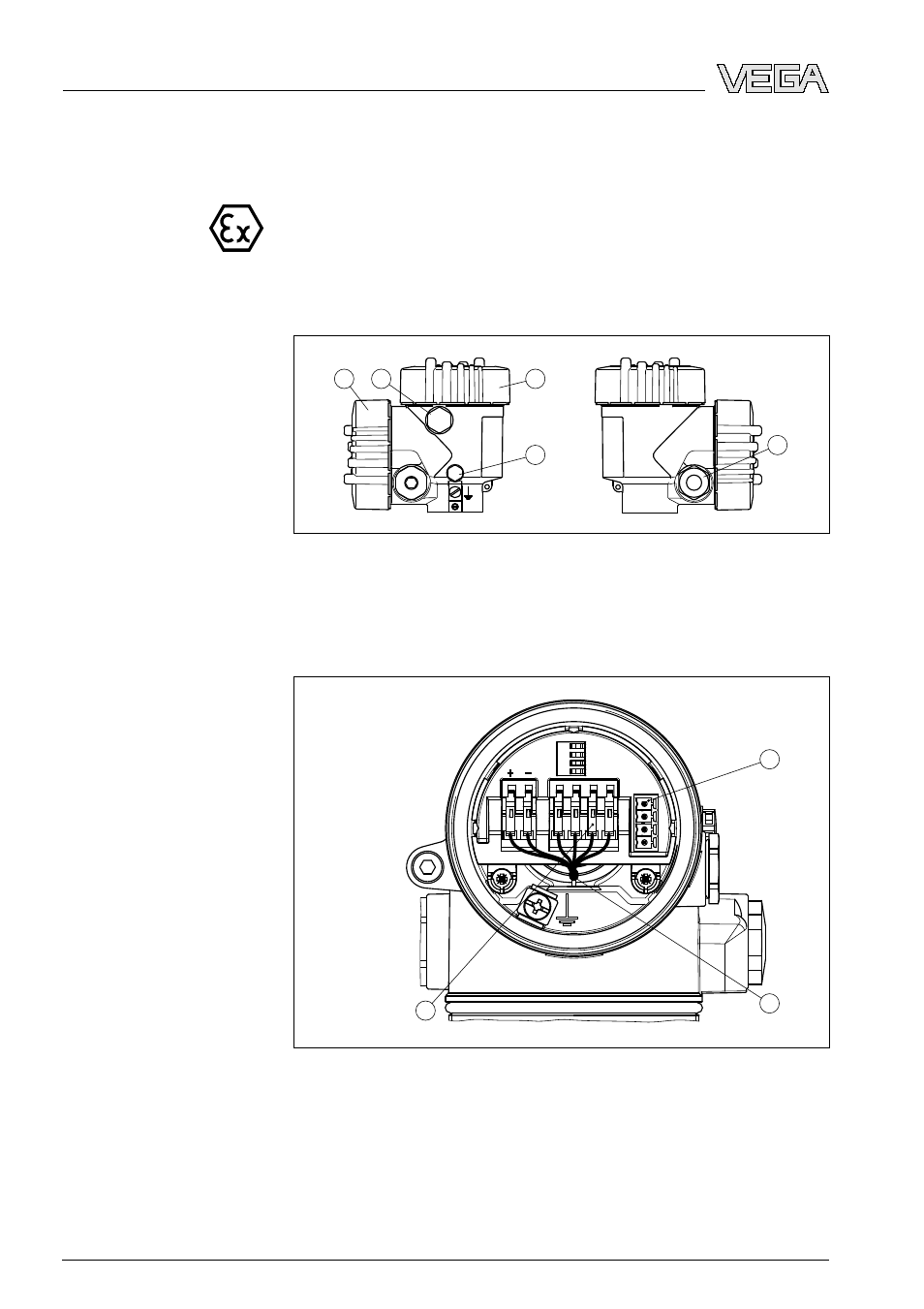

Рис. 8: Двухкамерный корпус
1

Крышка отсека подключения

2

Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)

3

Крышка отсека электроники

4

Фильтр для компенсации давления

5

Кабельный ввод

1

3

2

Display

1

2

5 6 7 8

I²C

Рис. 9: Отсек электроники в двухкамерном корпусе
1

Разъем для VEGACONNECT (интерфейс I²C)

2

Внутреннее соединение с отсеком подключения

3

Контакты для подключения VEGADIS 61

Обзор корпусов

Отсек электроники

22

VEGAFLEX

66 • 4 … 20

mA/HART - четырехпроводный

5 Подключение к источнику питания
