3
1
2
3
4
1
2
L 1 N
4... 20mA
I S
GND

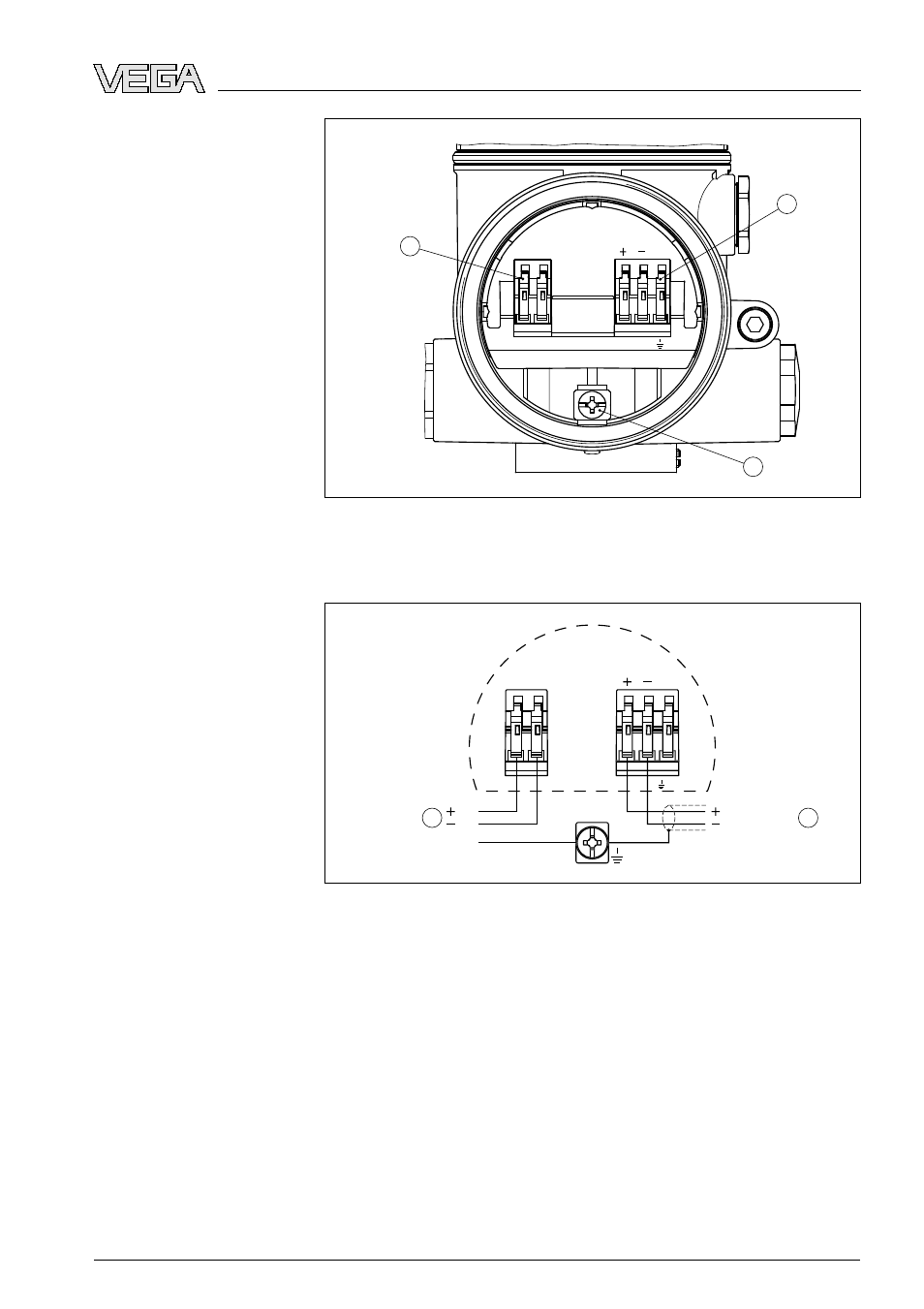

Рис. 10: Отсек подключения (двухкамерный корпус)
1
Контакты для выхода сигнала
2
Клемма заземления для подключения защитного провода и экрана
3
Подпружиненные контакты для источника питания
4 ... 20 mA
PE
/ L
/ N
L1 N
GND
1
2
1
2
3
4
4...20mA
IS
Рис. 11: Схема подключения (двухкамерный корпус)
1
Питание
2
Выход сигнала
Отсек подключения
Схема подключения
VEGAFLEX
66 • 4 … 20
mA/HART - четырехпроводный
23
5 Подключение к источнику питания
32763
-
