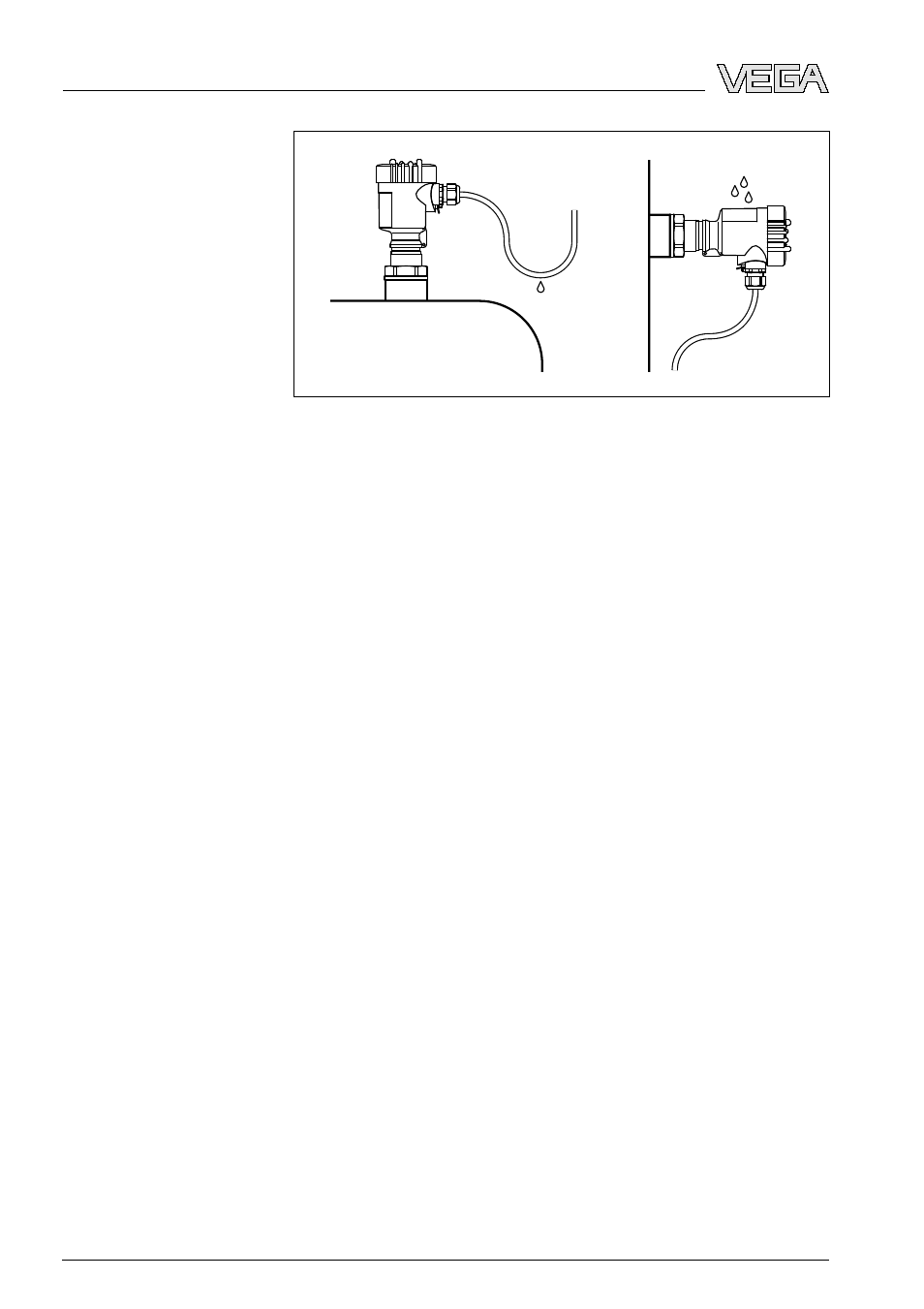

Рис. 2: Меры против попадания влаги
Базовой плоскостью измерительного диапазона датчиков
является поверхность уплотнения присоединительной
резьбы или фланца.
Следует учитывать, что существует некоторое мини-
мальное расстояние от базовой плоскости датчика, а
также в конце зонда, особенно в зоне груза у тросовой
версии, где измерение невозможно (мертвая зона). Такие
блокированные расстояния для разных исполнений при-
бора см. в п. "Технические данные".
На емкостях с пониженным или избыточным давлением
следует уплотнить присоединение. Материал уплотнения
должен быть стойким к измеряемой среде и температуре
процесса.
Макс. допустимое давление см. в п. "Технические данные"
или на типовом шильдике датчика.
4.2 Указания по монтажу
VEGAFLEX 66 следует монтировать таким образом, чтобы
расстояние от стенки емкости или конструкций в ней
составляло не менее
300 мм.
Во время работы измерительный зонд не должен ка-
саться стенок емкости или конструкций в ней. При
необходимости конец зонда можно закрепить.
Диапазон измерения
Давление
Монтажное положение
14 VEGAFLEX 66 • 4 … 20 mA/HART - четырехпроводный
4 Монтаж
32763
-RU
-080908
