3 Удалить примерно 10 см обкладки соединительного
кабеля токового выхода, концы проводов зачистить
примерно на
1 см.
4 Вставить кабель в датчик через кабельный ввод.
5 С помощью отвертки поднять рычажки контактов.
6 Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.
7 Закрыть контакты, нажав на рычажки, при этом
должен быть слышен щелчок пружины контакта.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах
9 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравните-
лем потенциалов.
10 Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.
11 Соединительный кабель для подачи питания подклю-
чить таким же способом согласно схеме подключения,
дополнительно соединить защитный провод с внут-
ренней клеммой заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

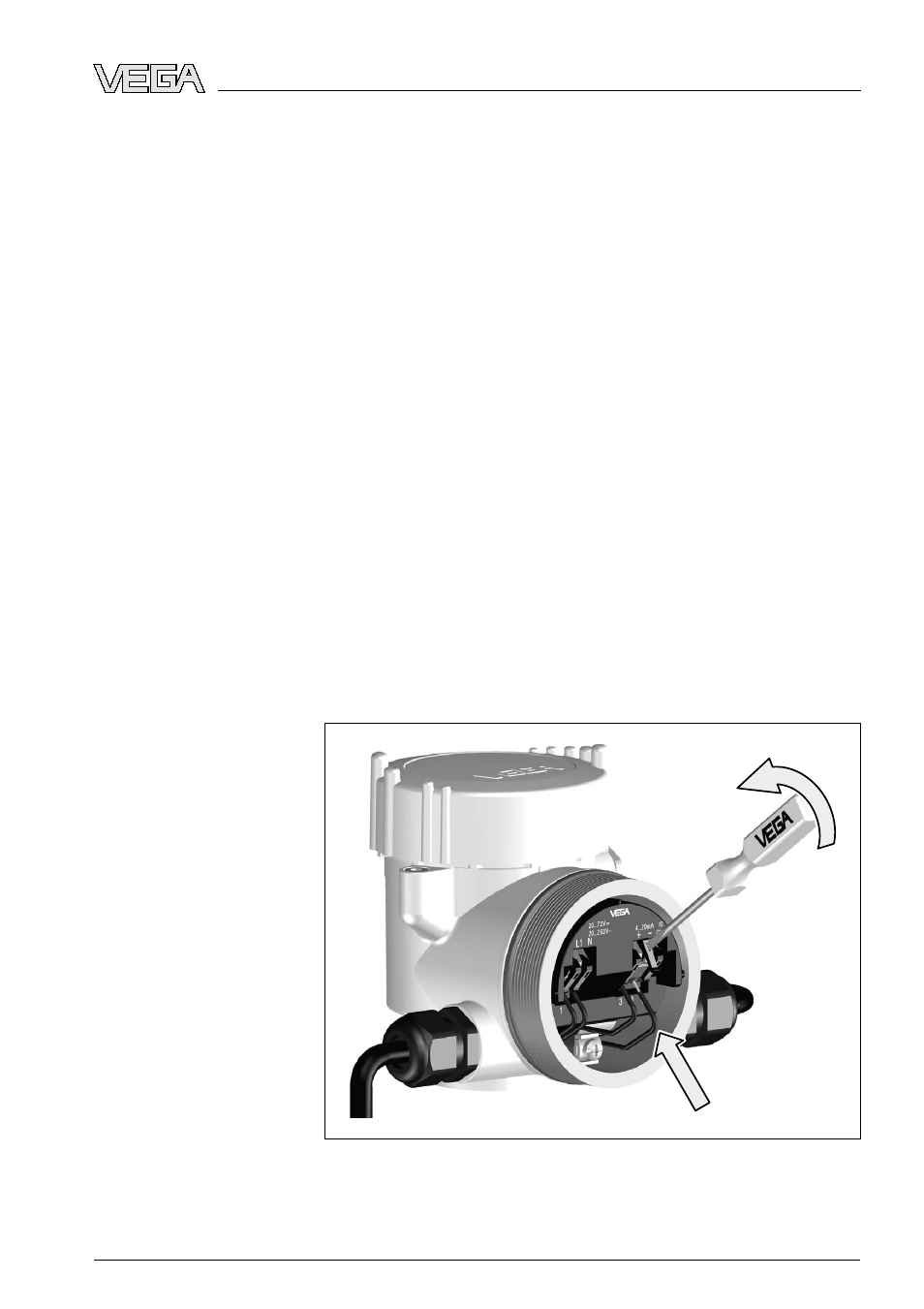

Рис. 7: Подключение: шаги 5 и 6
