2 параметрирование в pactware – Инструкция по эксплуатации VEGA VEGAFLEX 66 (-110…+400°C) 4 … 20 mA_HART - four-wire
Страница 38
2
3
1
4
5
Power supply
VEGACONNECT 3
PACTware /
TM

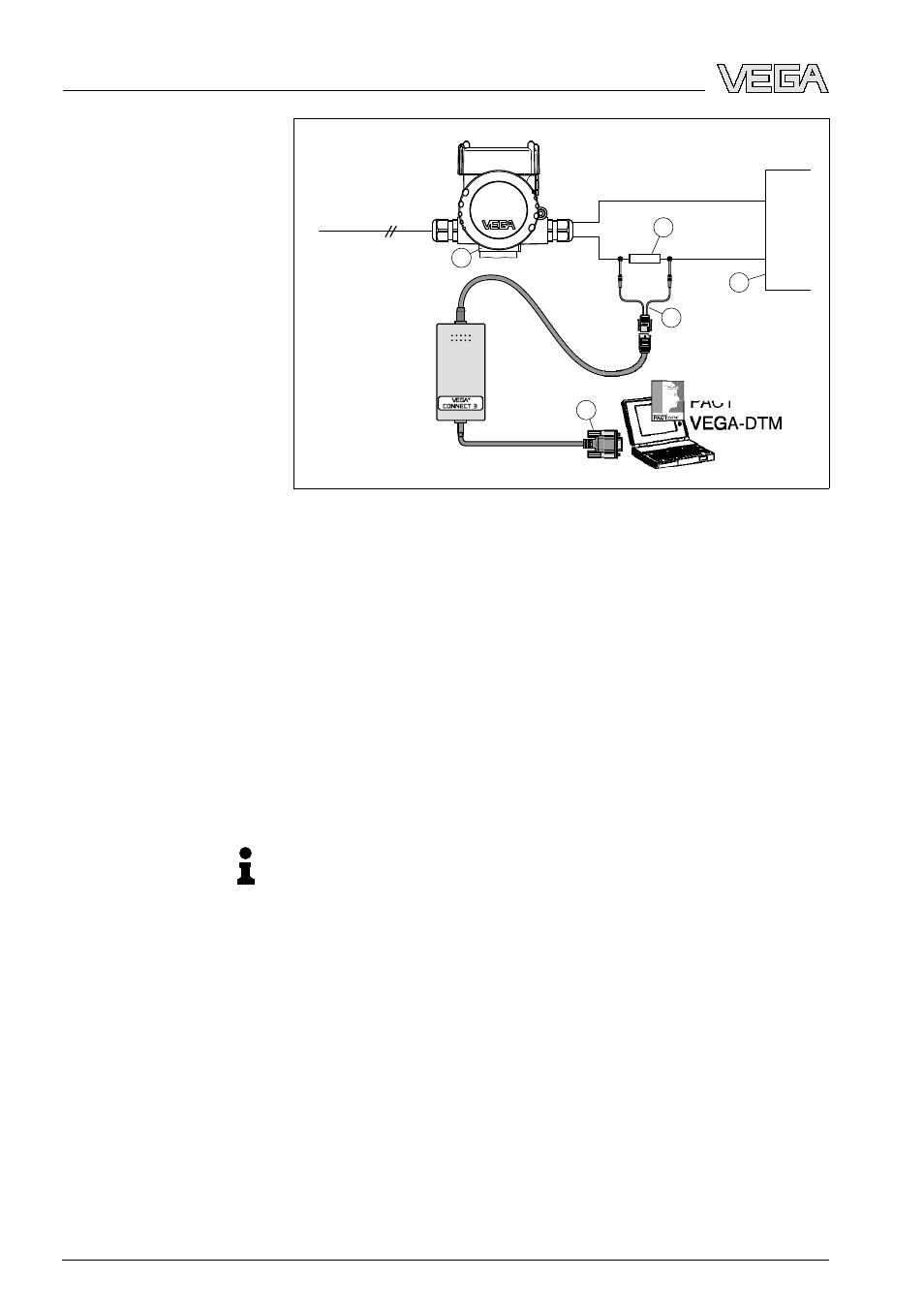

Рис. 15: Подключение ПК к сигнальному кабелю через HART
1
Разъем RS232
2
VEGAFLEX 66
3
Адаптерный кабель HART для VEGACONNECT 3
4
Сопротивление HART 250 Ω
5
Обработка сигнала 4 … 20 mA
Требуемые компоненты:
l
VEGAFLEX
66
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
3 с адаптерным кабелем HART
l
Сопротивление HART
250 Ω
l
Питание
l
Обработка сигнала
4 … 20
mA
Примечание:
При использовании устройств формирования сигнала со
встроенным сопротивлением HART (внутреннее сопроти-
вление прибл.
250 Ω) дополнительное внешнее сопроти-
вление не требуется. В этом случае VEGACONNECT
3
может быть подключен параллельно линии
4 … 20
mA.
7.2 Параметрирование в PACTware
Параметрирование с помощью "Коллекции DTM/
PACTware"
описано в соответствующем руководстве,
которое поставляется вместе с CD, а также может быть
загружено с нашей домашней страницы. Подробную
информацию см. также в онлайновой справке PACT
ware и
VEGA-DTM.
Подключение через
HART
38
VEGAFLEX
66 • 4 … 20
mA/HART - четырехпроводный
7 Пуск в эксплуатацию с помощью PACT
ware и другого программного
обеспечения для настройки
32763
-RU
-080908
