3
4
2
1

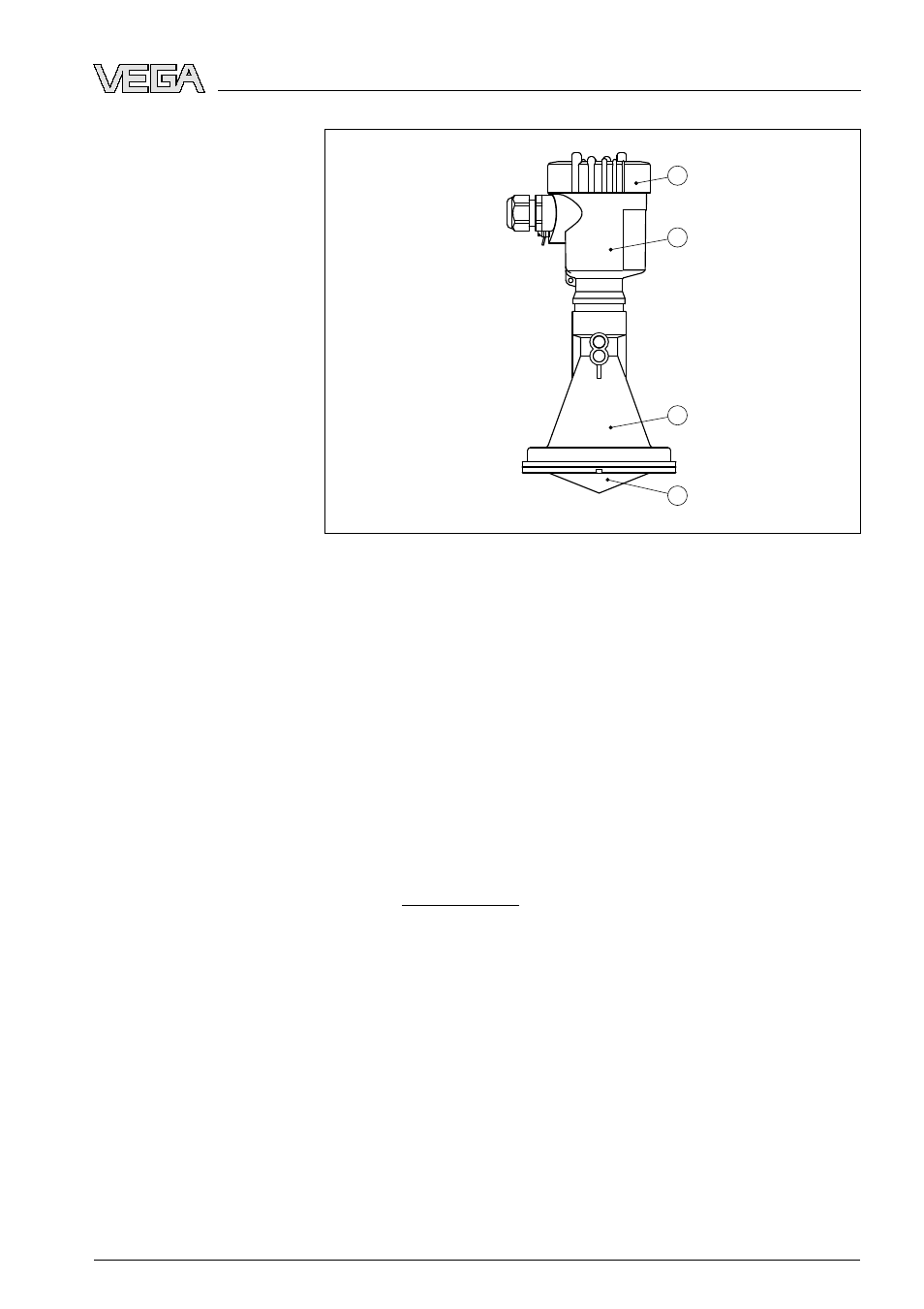

Рис. 1: VEGAPULS 67 в исполнении с пластиковым корпусом
1 Крышка корпуса с модулем PLICSCOM (вариант)
2 Корпус с блоком электроники
3 Присоединение и пластиковая рупорная антенна
4 Крышка антенны
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l Тип устройства
l Артикул и серийный номер устройства
l Числовые коды документации
l Технические данные: разрешения, тип антенны, тип присо-
единения, уплотнение/температура процесса, сигнальный
выход, питание, степень защиты, класс защиты
l Маркировка SIL (при заказе с заводской установкой квали-
фикации SIL)
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3 .2 Принцип работы
VEGAPULS 67 предназначен для применения на сыпучих про-
дуктах в силосах высотой до 15 м.
Антенна радарного датчика излучает короткие радарные им-
пульсы длительностью прибл. 1 нс и принимает их в виде эхо-
сигналов, отраженных от поверхности продукта. Время прохо-
ждения радарного импульса от излучения до приема пропор-
Типовой шильдик
Область применения
Принцип действия
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный 9
