Диаметр патрубка d
Высота патрубка h
3"
11.8
in
4"
15.8
in
6"
19.7
in
Рекомендация:
При проектировании новых систем имеет смысл предусмотреть
наклон патрубка в направлении выпуска продукта из емкости.
Монтаж прибора на наклонном патрубке позволяет уменьшить
ложные отражения от стенки емкости и обеспечивает возмож-
ность измерения вплоть до выпускного отверстия в конической
части емкости.

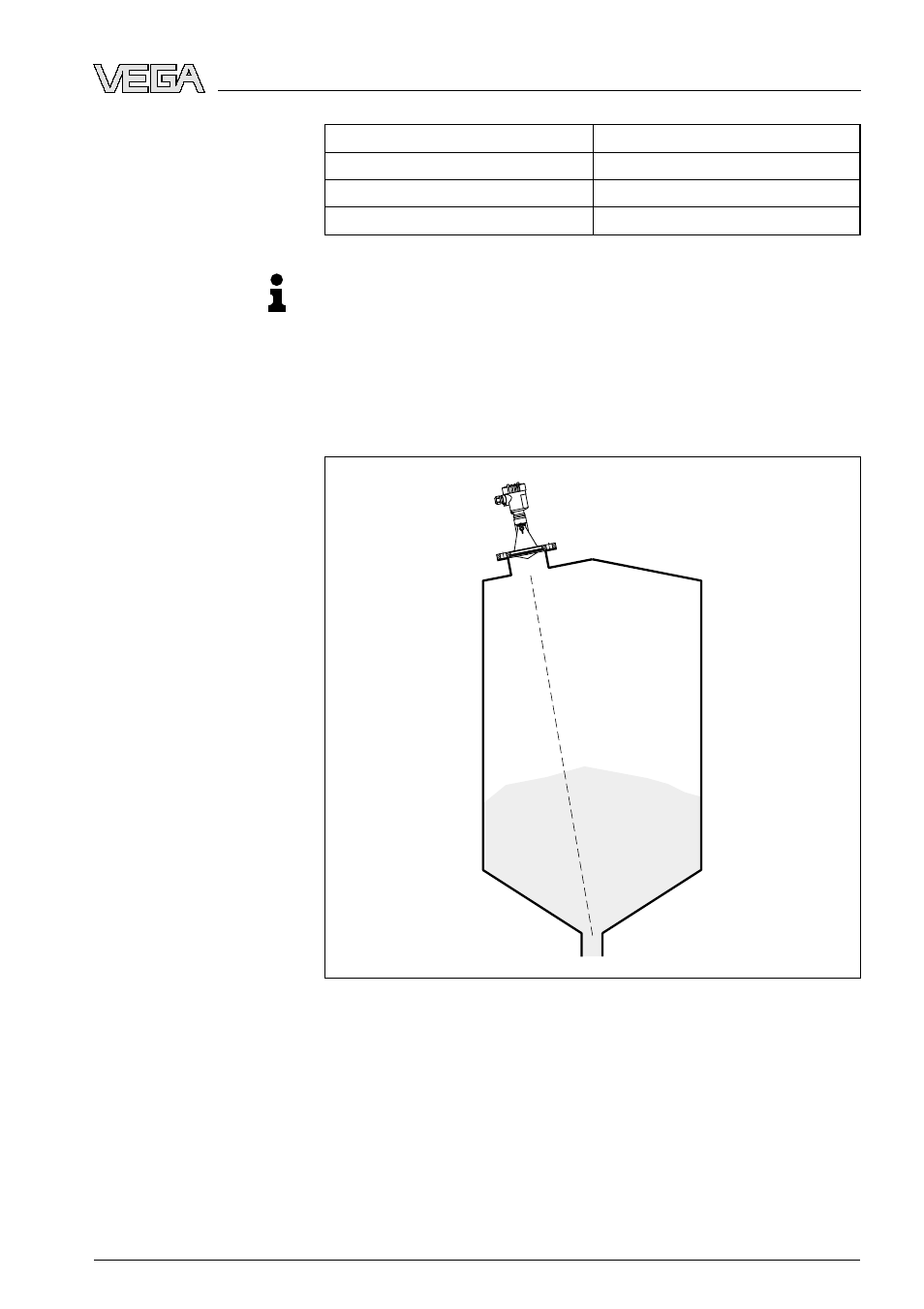

Рис. 11: Ориентация прибора в силосе
Для обеспечения устойчивости многокамерного силоса его
перегородки часто делаются из трапецевидного профильного
листа. Монтаж радарного датчика в непосредственной близости
к такой структурированной стенке может привести к значитель-
ным ложным отражениям. Поэтому датчик следует монтировать,
по возможности, на большем расстоянии от перегородок.
Монтаж в многокамер-
ном силосе
VEGAPULS
67 • 4 … 20
mA/HART - двухпроводный
19
