I2C
1
1
2

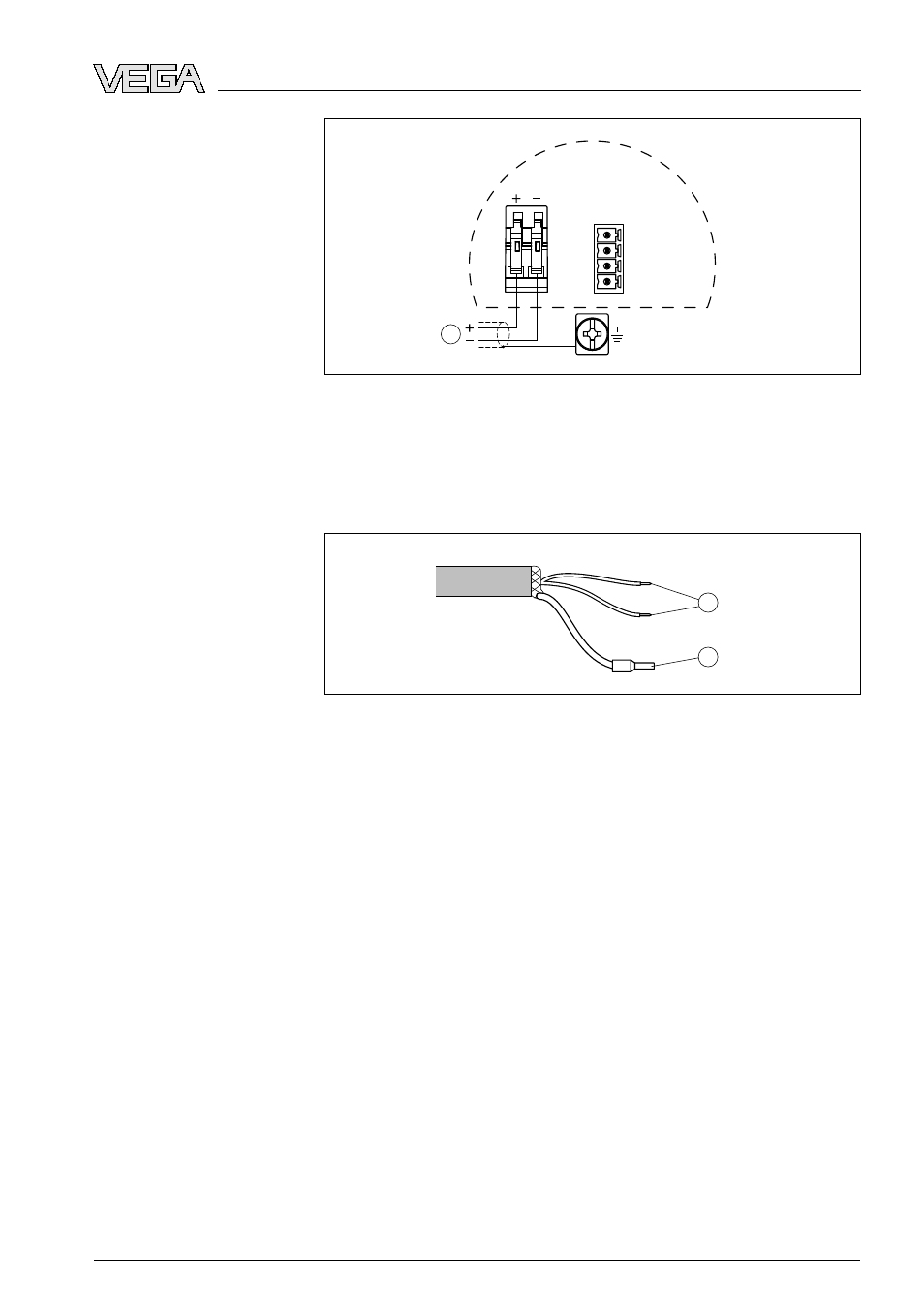

Рис. 24: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5
.5
Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 25: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2
Экранирование
5
.6
Фаза включения
В течение прибл. 30 сек. после подключения VEGAPULS 67 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Схема подключения
Назначение проводов
соединительного кабе-
ля
Фаза включения
VEGAPULS
67 • 4 … 20
mA/HART - двухпроводный
