7 Пуск в эксплуатацию с помощью
PACTware и другого программного
обеспечения для настройки
7 .1 Подключение ПК через VEGACONNECT
3
1
2

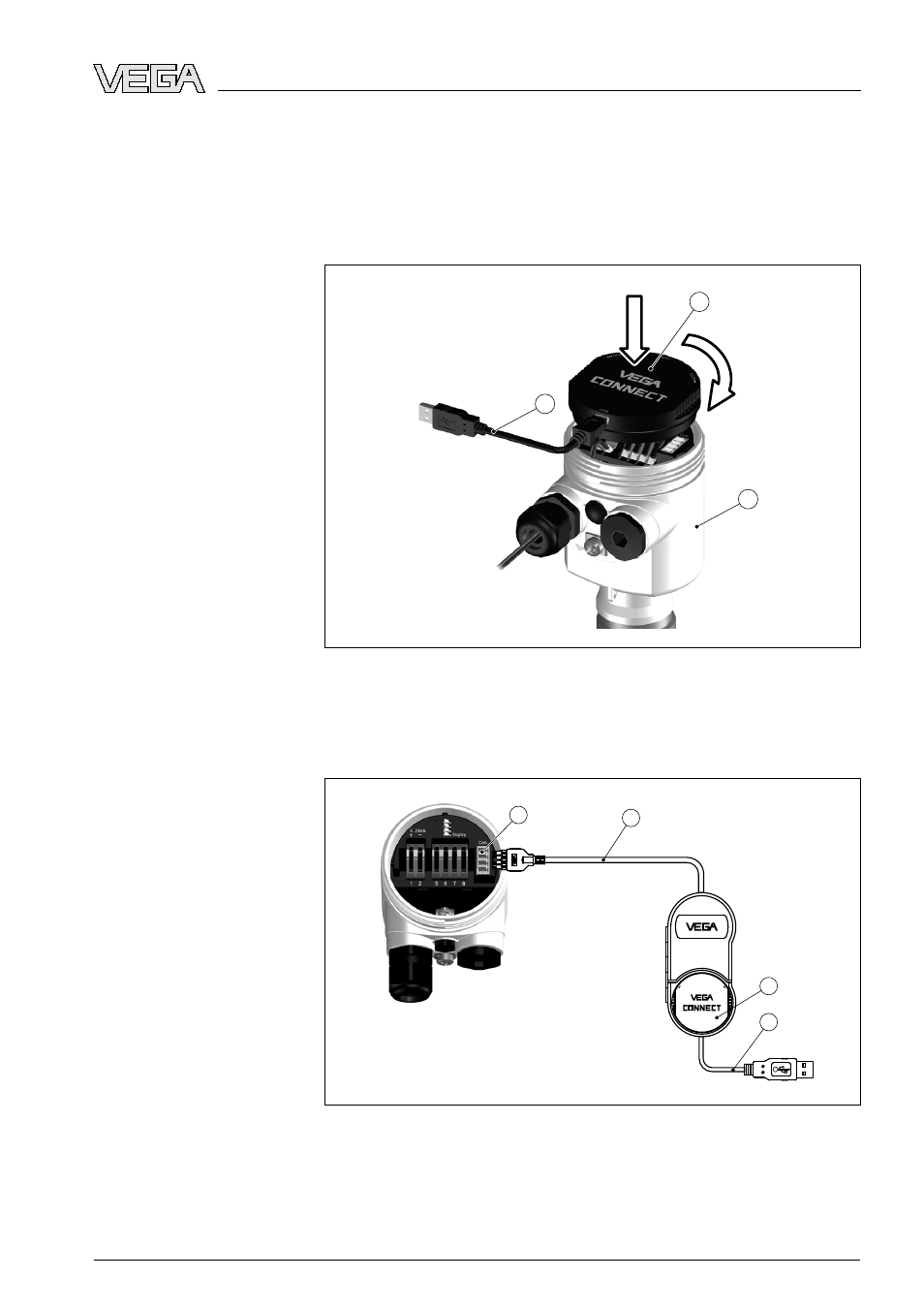

Рис. 28: Подключение ПК через VEGACONNECT прямо на датчике
1 Кабель USB к ПК
2 VEGACONNECT
3 Датчик
1 2
3
4
OPEN
TWIST
USB
LOCK
Рис. 29: Подключение через подключенный внешне VEGACONNECT
1 Интерфейс шины I²C (Com.) на датчике
2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК
VEGACONNECT прямо
на датчике
VEGACONNECT под-
ключен внешне
