Степень защиты
-
не установлен в датчике
IP
20
-
установлен в датчике без крышки
IP
40
Материалы
-
Корпус
ABS
-
Смотровое окошко
Полиэстровая пленка
Питание
Рабочее напряжение
-
без взрывозащиты
15 … 36 V DC
-
EE
x ia
15 … 30 V DC
-
EE
xd-ia
20 … 36 V DC
Рабочее напряжение при подсветке модуля индикации и настройки
-
без взрывозащиты
20 … 36 V DC
-
EE
x ia
20 … 30 V DC
-
EE
xd-ia
20 … 36 V DC
Допустимая остаточная пульсация
-
<
100 H
z
U
ss
<
1 V
-
100 H
z … 10 kHz
U
ss
<
10
mV
Нагрузка
См. диаграмму
1000
750
500
250
15
18
16
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

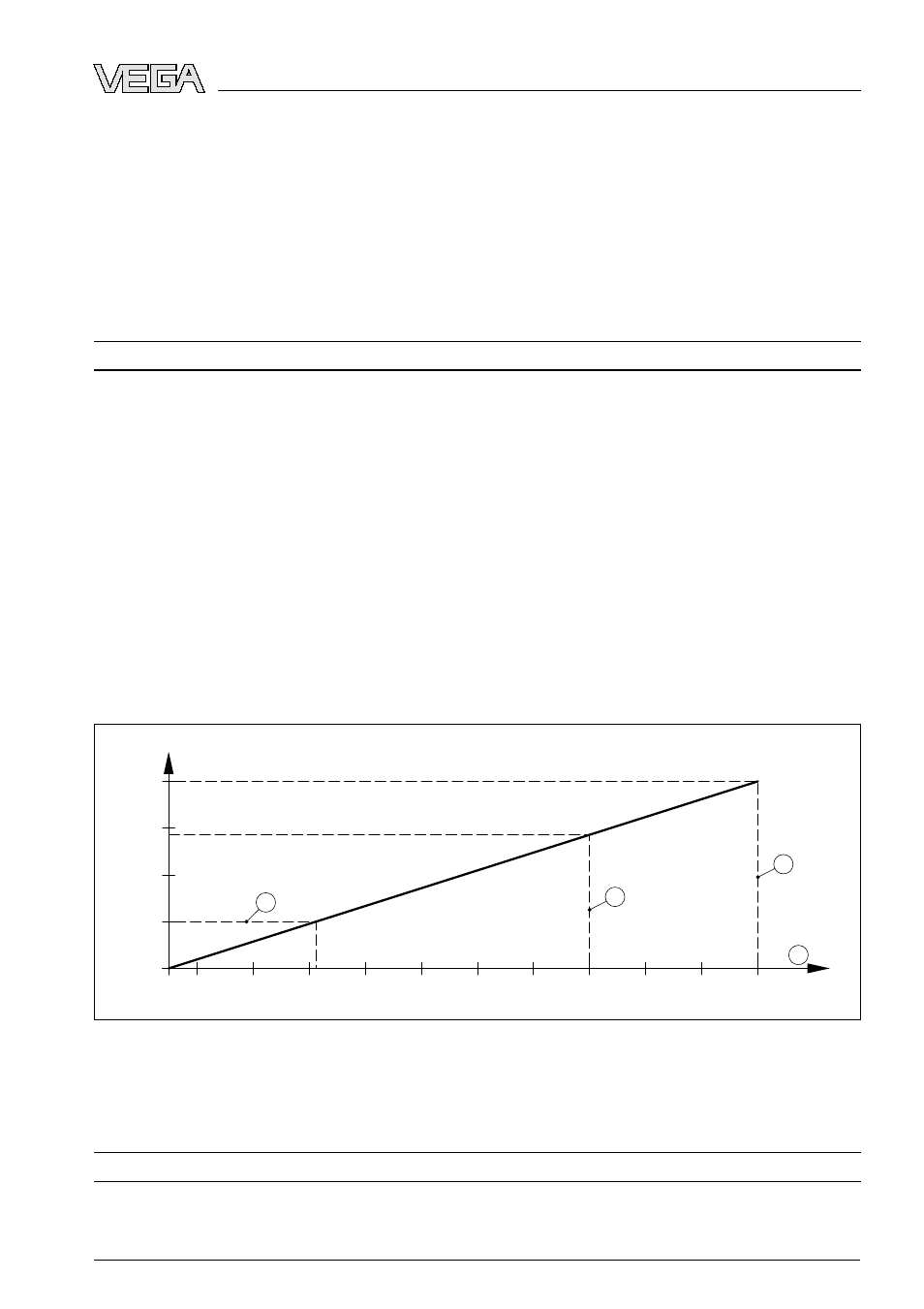

Рис. 32: Диаграмма напряжения
1
Нагрузка HART
2
Предел напряжения для прибора EEx ia
3
Предел напряжения для прибора без взрывозащиты/прибора Exd
4
Рабочее напряжение
Защита
Степень защиты (в зависимости от исполнения корпуса)
VEGAPULS
67 • 4 … 20
mA/HART - двухпроводный
55
