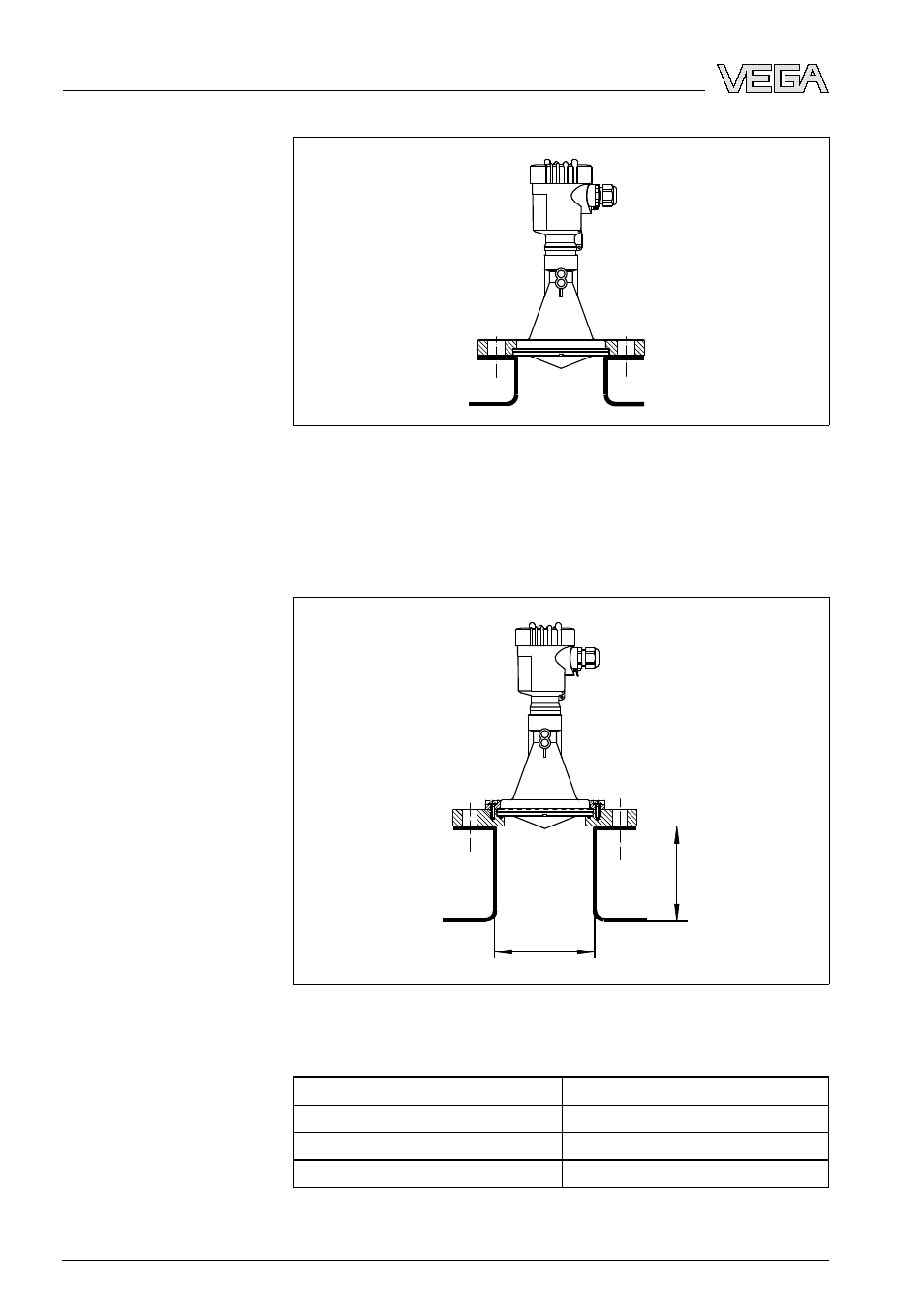

Рис. 9: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS
67 можно монтировать также на высоких патрубках
( ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
В таблице ниже приведены макс. значения высоты патрубка ( h) в
зависимости от его диаметра ( d).
Диаметр патрубка d Высота патрубка h
80 mm 300 mm
100 mm 400 mm
150 mm 500 mm
18 VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
4 Монтаж
