VEGA VEGAFLEX 67 (-40…+150°C) 4 … 20 mA_HART four-wire - Инструкция (Страница 9)

TS
d1
h1
h2
d2
1
L2
L1

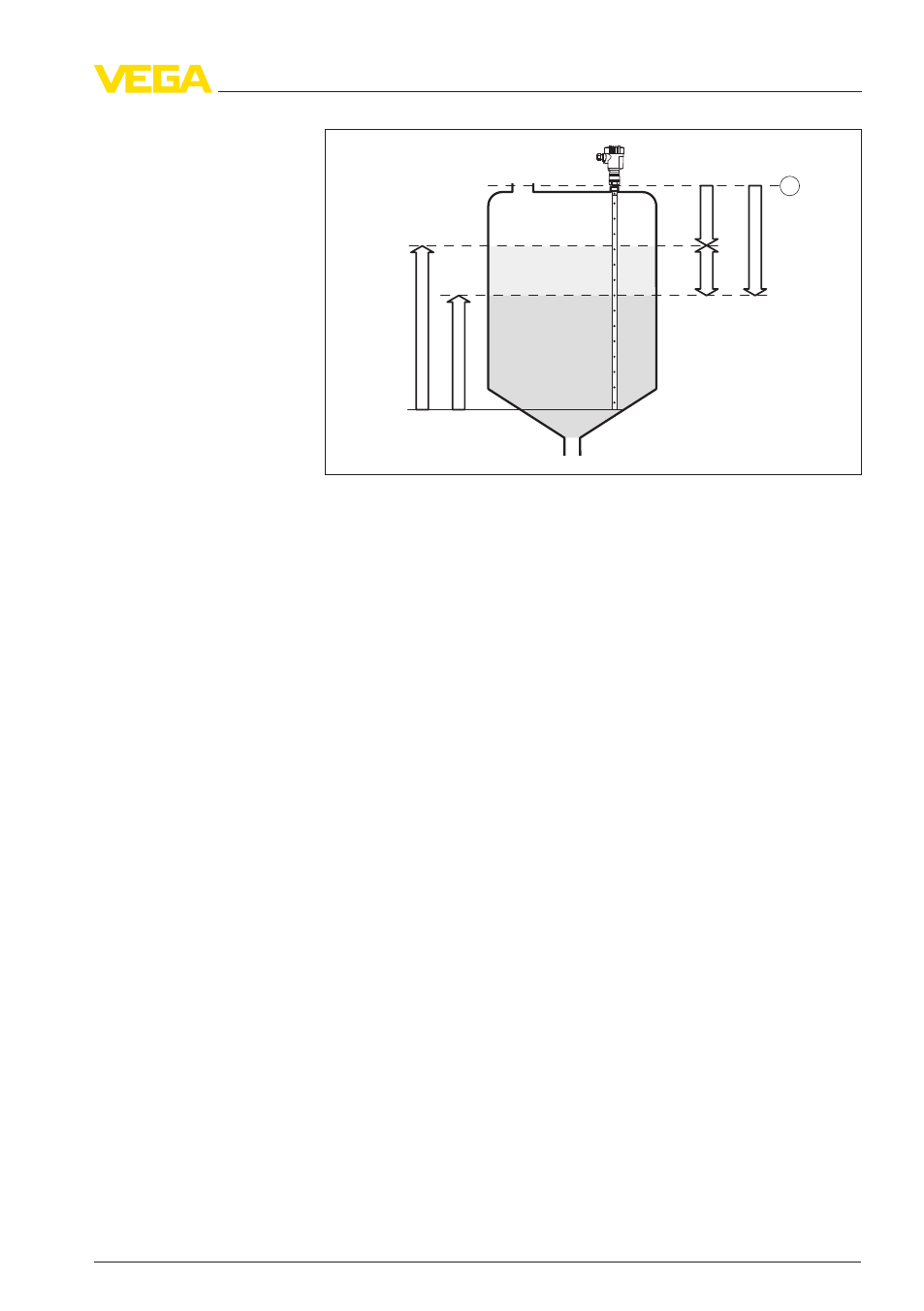

Рис. 2: Измерение межфазного уровня
1 Базовая плоскость
d1 Расстояние до межфазного уровня (HART-значение 1)
d2 Расстояние до общего уровня (HART- значение 3)
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1
Нижний продукт
L2 Верхний продукт
Сигнал межфазного уровня формируется непосредственно дат-
чиком.
Высота межфазного уровня ( h1) в процентах передается через
аналоговый выход (4 … 20 mA). Это значение может быть также
пересчитано в другие единицы.
На индикаторе модуля PLICSCOM и в PACT ware выдается
расстояние до межфазного уровня ( d1) в m(d).
Через протокол HART передается расстояние до межфазного
уровня - HART-значение 1 (
d1) и расстояние до общего уровня
( d2) - HART-значение 3.
Значения могут обрабатываться, например, интерфейсным мо-
дулем HART (HIM) либо устройством формирования сигнала
VEGAMET
625. Устройство VEGAMET 625 может также произ-
водить вычисление разности двух значений уровня.
Четырехпроводная электроника с отдельной подачей питания.
Диапазон напряжения питания зависит от исполнения прибора.
Напряжение питания см. в п. "Технические данные".
Передача измеренных значений осуществляется через выход
4 … 20
mA/HART, развязанный с подачей питания.
Выходной сигнал
Питание
VEGAFLEX 67 • 4 … 20 mA/HART-четырехпроводный 9
3 Описание изделия
31854
-
RU
-120413
