Инструкция по эксплуатации VEGA VEGAFLEX 67 (-40…+150°C) 4 … 20 mA_HART four-wire
Страница 53
L
0
-15 mm
(-0.591
"
)
15 mm
(0.591
"
)
0,3 m
(11.811
")
0,15 m
(5.906
"
)
0,25 m
(9.843
")
10 mm
(0.394
")
-10 mm
(-0.394
")
0,05 m
(1.969
")
1
1

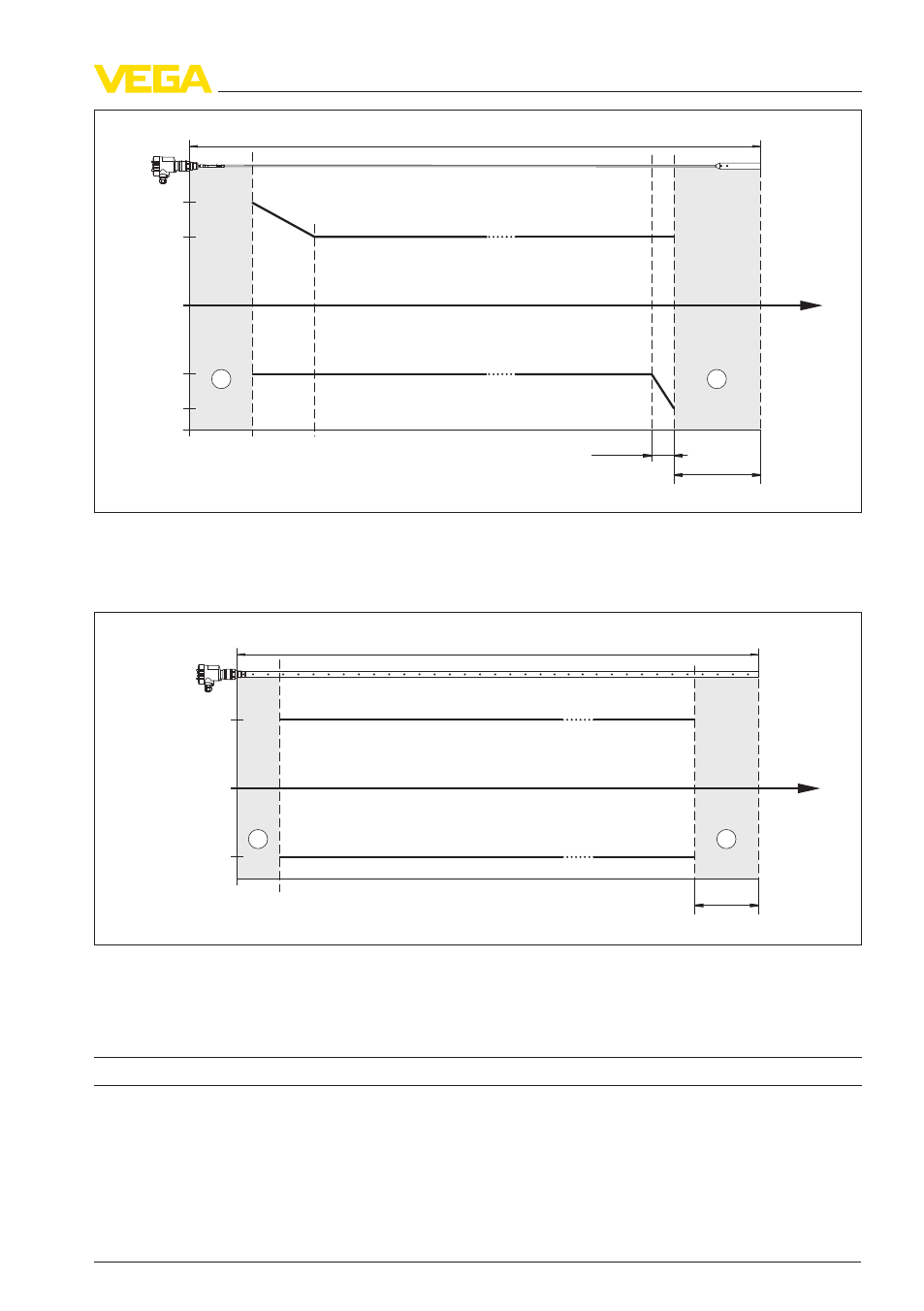

Рис. 20: Погрешность измерения VEGAFLEX 67 в тросовом исполнении
1
Мертвая зона - в этой зоне измерение невозможно
L
Длина измерительного зонда
L
0
10 mm (0.394
")
-10 mm (-0.394
")
0,1 m (3.937
"
)
0,15 m
(5.906
")
1
1
Рис. 21: Погрешность измерения VEGAFLEX 67 в коаксиальном исполнении
1
Мертвая зона - в этой зоне измерение невозможно
L
Длина измерительного зонда
Влияние температуры окружающей среды на электронику датчика
Температурный дрейф
0,03 %/10 K относительно
max. диапазона
измерения или
max. 0,3 %
Температурный дрейф - цифровой выход
3 мм/10 K относительно
max. диапазона изме-
рения или
max. 10 мм
VEGAFLEX
67 • 4 … 20
mA/HART-четырехпроводный
53
