Электрическое подключение выполнено.

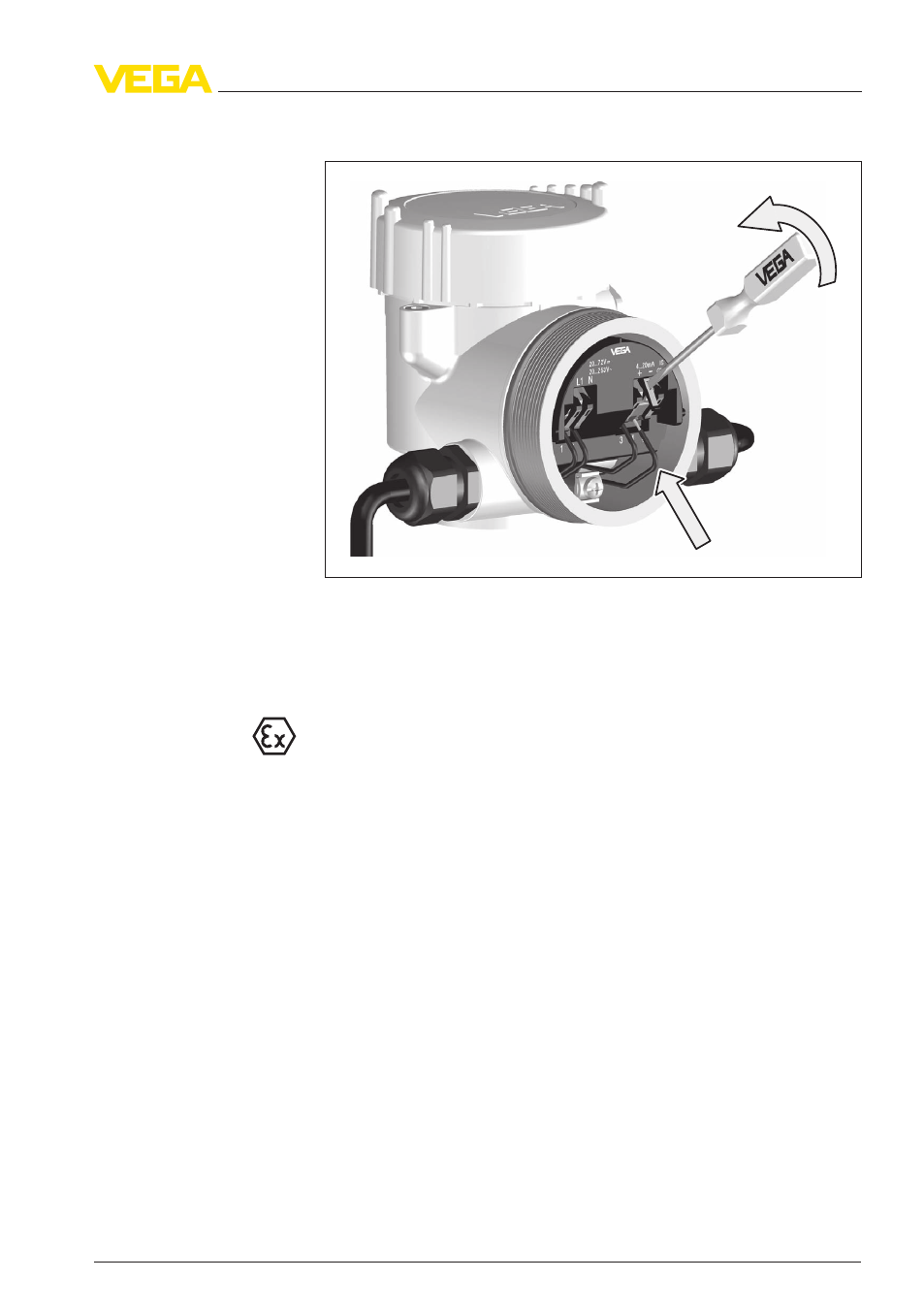

Рис. 6: Подключение: шаги 5 и 6

5

.3

Схема подключения (двухкамерный
корпус)

Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (E

x ia). Схемы для исполнения Ex d даны в

следующем параграфе.

VEGAFLEX

67 • 4 … 20

mA/HART-четырехпроводный

19

5 Подключение к источнику питания

31854

-

RU

-120413
