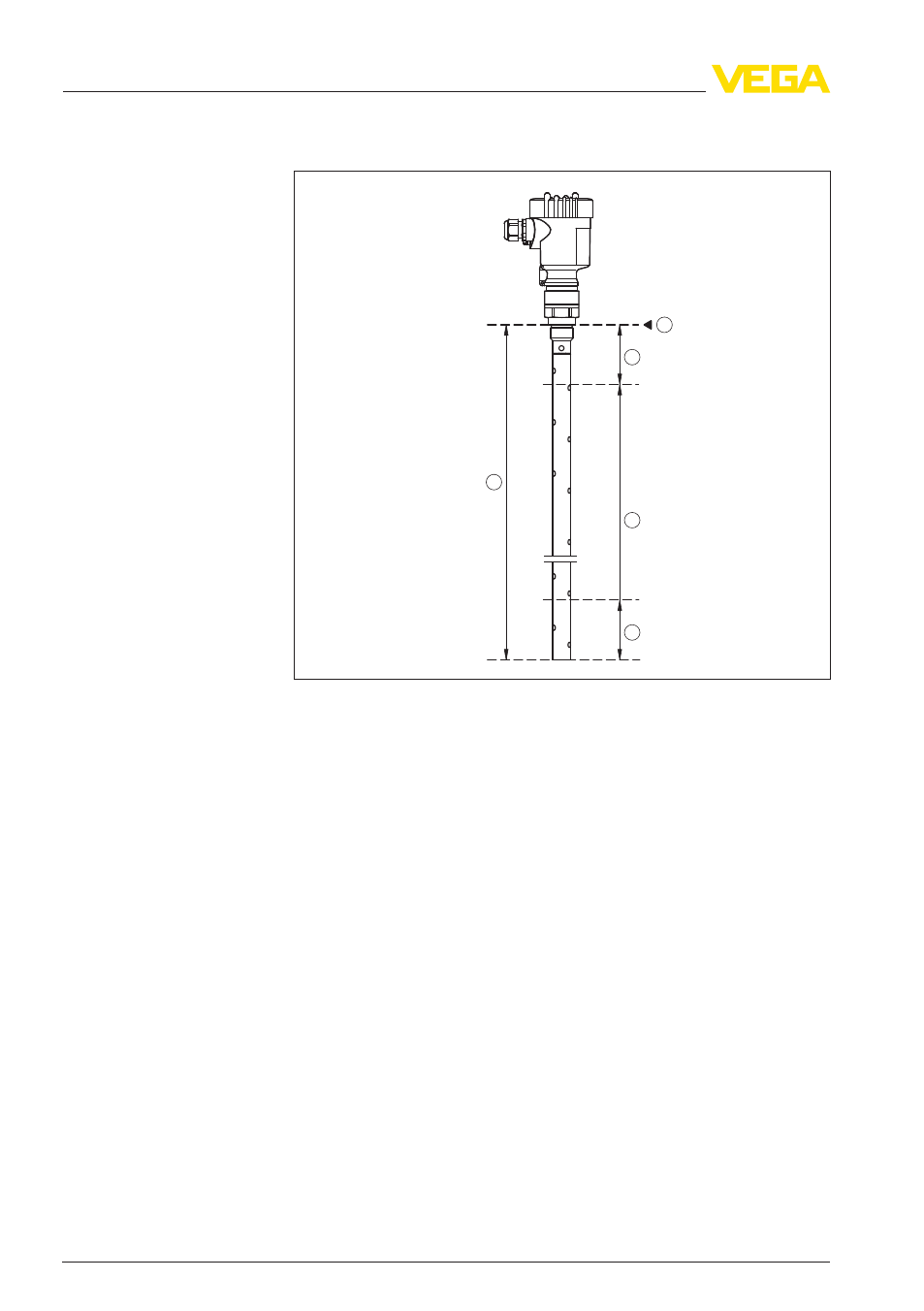

Рис. 15: Диапазон измерения VEGAFLEX 67 - коаксиальное исполнение
1 Базовая плоскость
2 Длина измерительного зонда
3 Диапазон измерения (заводская установка приведена к диапазону
измерения на воде)
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок,
маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок,
маркированный серым)
Мин. диэлектрическая постоянная верх-
него продукта (стержневое и тросовое
исполнение) ε
r
> 1,6
