VEGAFLEX 67 , тросовое или стержневое исполнение
L
SW 36 (1.42") (G¾, ¾ NPT)
SW 41 (1.61") (G1, 1 NPT)
SW 46 (1.81") (G1½, 1½ NPT)
G¾, ¾ NPT,
G1, 1 NPT,
G1½, 1½ NPT
22 mm (0.87")
46 mm (1.81")
150 mm (5.91")
53 mm (2.09")
ø 6 mm
(0.24")
12 mm
(0.47")
ø 54 mm
(2.13")
ø 20 mm
(0.79")
ø 2 mm /
(0.08")
ø 4 mm
(0.16")
ø 30 mm
(1.18")

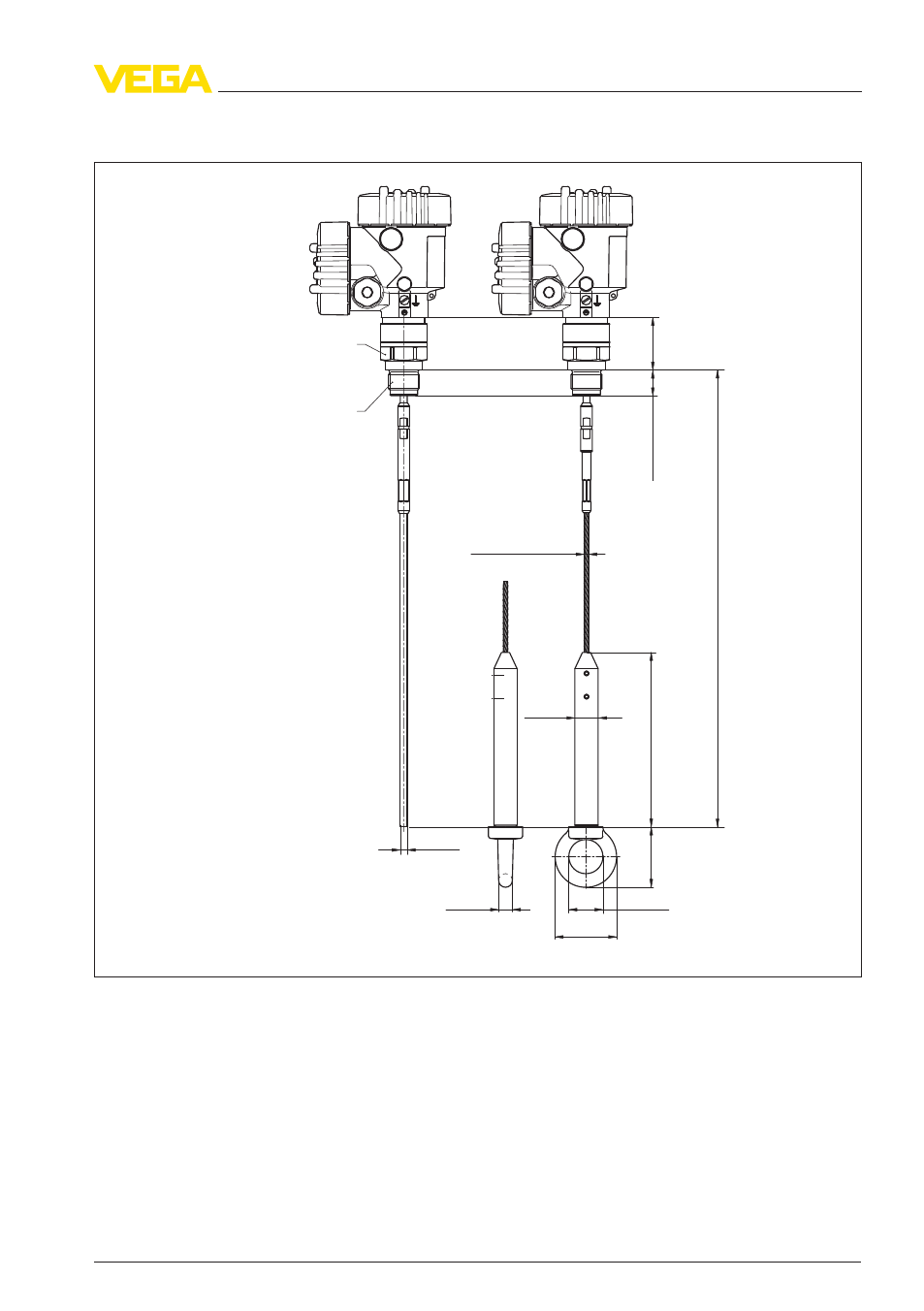

Рис. 24: VEGAFLEX 67, тросовое или стержневое исполнение, с резьбовым присоединением
L Длина датчика, см. "Технические данные"
