10 .2 Размеры
На следующих чертежах показаны только некоторые из воз-
можных исполнений. Чертежи с размерами можно также за-
грузить с сайта
www.vega.com через "Downloads" и"Drawings".
Корпус
ø 84mm ~ 87mm (3 27 / 64 ")
120mm (4
23
/ 32
")
* 129mm (5
5
/ 64
")
(3 5 / 16 ")
M20x1,5/
½ NPT
M16x1,5

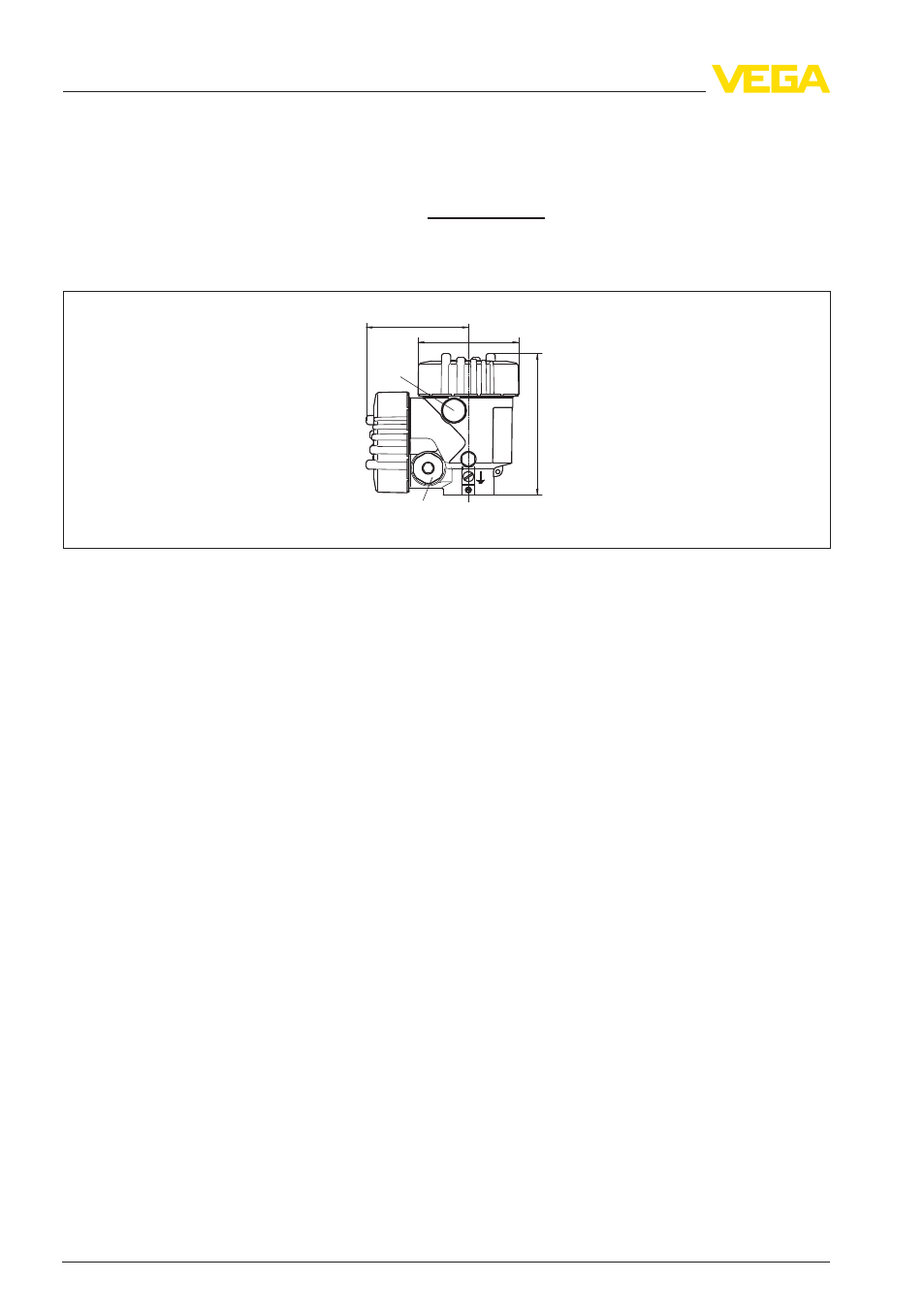

Рис. 23: Двухкамерный корпус (с установленным модулем индикации и настройки крышка корпуса выше
на 9 мм)
