Страница 6
3 Описание
3.1 Комплектность
В комплект поставки входят:
l
Интерфейсный адаптер VEGACONNECT 4
l
Соединительная коробка с двумя соединительными кабеля-
ми
l
Кабель USB
l
Адаптер I²C
l
2 x соединительные зажимы
l
Документация
-
Данное руководство по эксплуатации
-
"
Указания по безопасности" (при исполнении Ex)
-
При необходимости, прочая документация
VEGACONNECT
состоит из следущих компонентов:
4
5
6
7
2
1
3
OPEN
TWIST
USB
LOCK

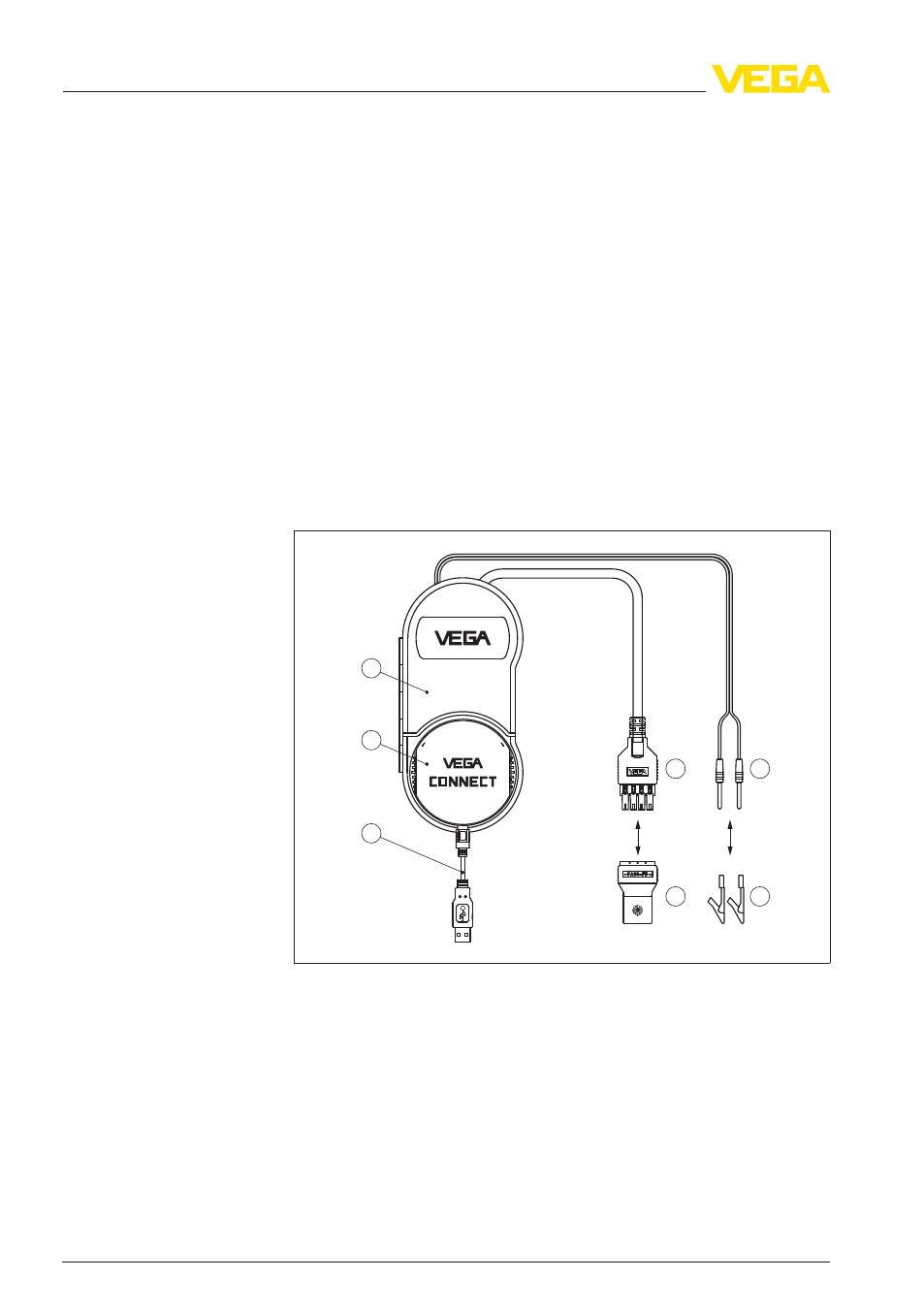

Рис. 1: Комплектация VEGACONNECT
1
Кабель USB
2
VEGACONNECT 4
3
Соединительная коробка с отсеком для хранения
4
Кабель шины I²C
5
Кабель HART с 2-миллиметровыми штекерами
6
Адаптер I²C для датчиков серии 50
7
2 x зажимы для кабеля с 2-миллиметровыми штекерами
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l
Обозначение устройства
Комплект поставки
Составные части
Типовой шильдик
6
VEGACONNECT
4 с соединительной коробкой • Интерфейсный адаптер USB - HART/I²C
