Страница 15
1
2
OPEN
TW
IST
USB
LO
C
K

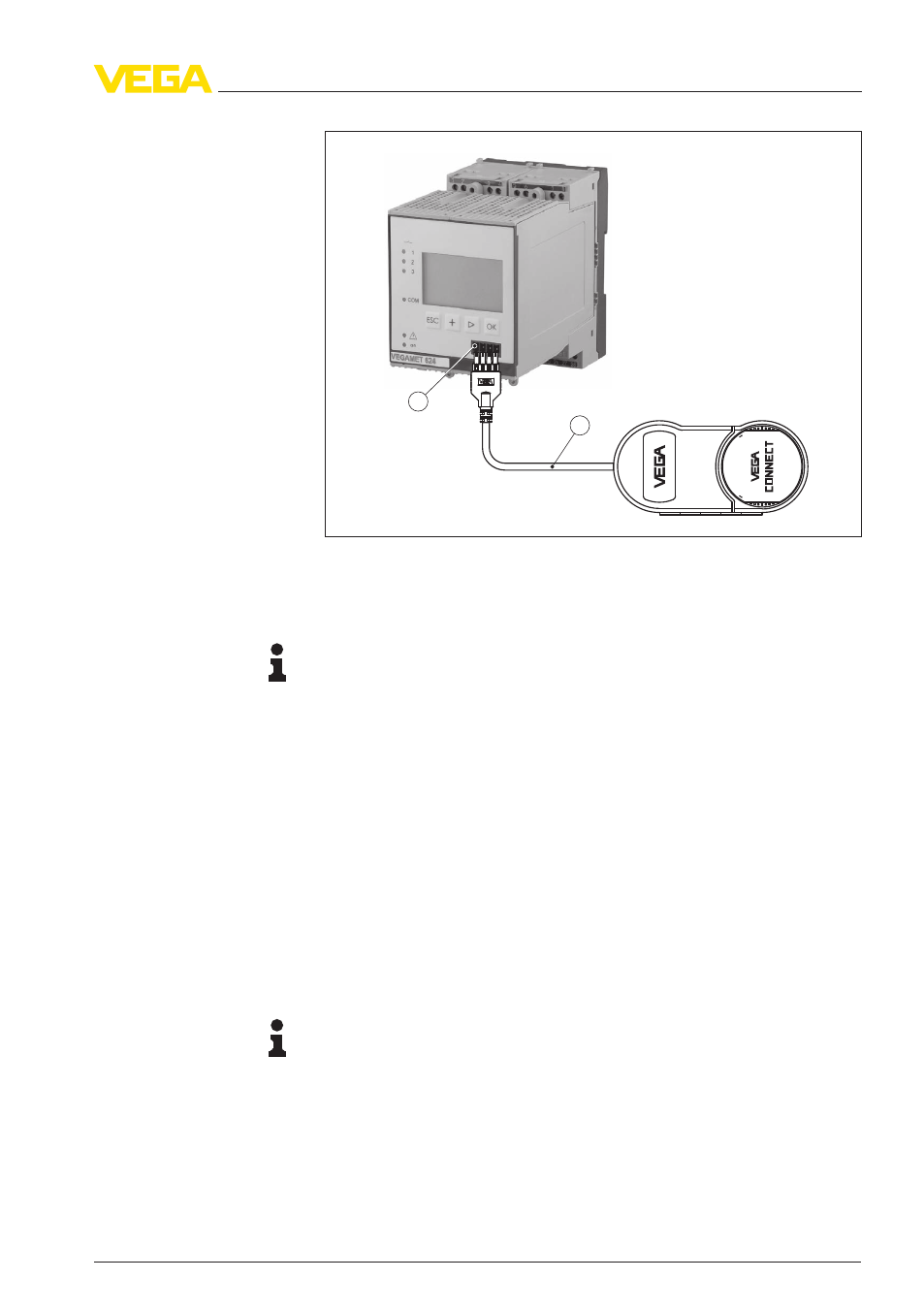

Рис. 8: Подключение VEGAMET/VEGASCAN через интерфейс I²C
1
Интерфейс шины I²C (Com.)
2
Соединительный кабель I²C
Примечание:
У устройств формирования сигнала VEGAMET 624/625,
VEGASCAN
693 связь с датчиком осуществляется также через
интерфейс I²C на устройстве. Подключение VEGACONNECT 4
прямо к линии датчика 4 … 20 mA невозможно.
5.2 Подключение через HART
При сопротивлении подключенной системы формирования сиг-
нала меньше 230 Ом происходит сильное падение или короткое
замыкание цифрового сигнала, и цифровая коммуникация с
персональным компьютером становится невозможной. Поэтому
при такой низкоомной системе формирования сигнала необхо-
димо в соединительную линию 4 … 20 mA интегрировать
сопротивление прибл. 230 Ом. Подключать можно либо парал-
лельно датчику, либо через сопротивление.
Примечание:
При подключении к VEGAMET 381, VEGADIS 371 или
VEGATRENN
149 дополнительное сопротивление HART не
требуется. Дополнительно у данных устройств имеются гнезда
для 2-миллиметровых штекеров.
VEGAMET 624/625,
VEGASCAN 693
Коммуникация HART
VEGACONNECT
4 с соединительной коробкой • Интерфейсный адаптер USB - HART/I²C 15
5 Примеры подключения
32628
-
