Инструкция по эксплуатации VEGA VEGACONNECT 4
Страница 16
При использовании устройств VEGAMET 624/625, VEGASCAN
693 подключение к линии датчика невозможно. При подключе-
нии через гнезда I²C на передней панели устройства можно
параметрировать как само устройство формирования сигнала,
так и подключенный датчик.
VEGAMET 381
on
1
2
1
2
%
1
3
2
OPEN
TWIST
USB
LOCK

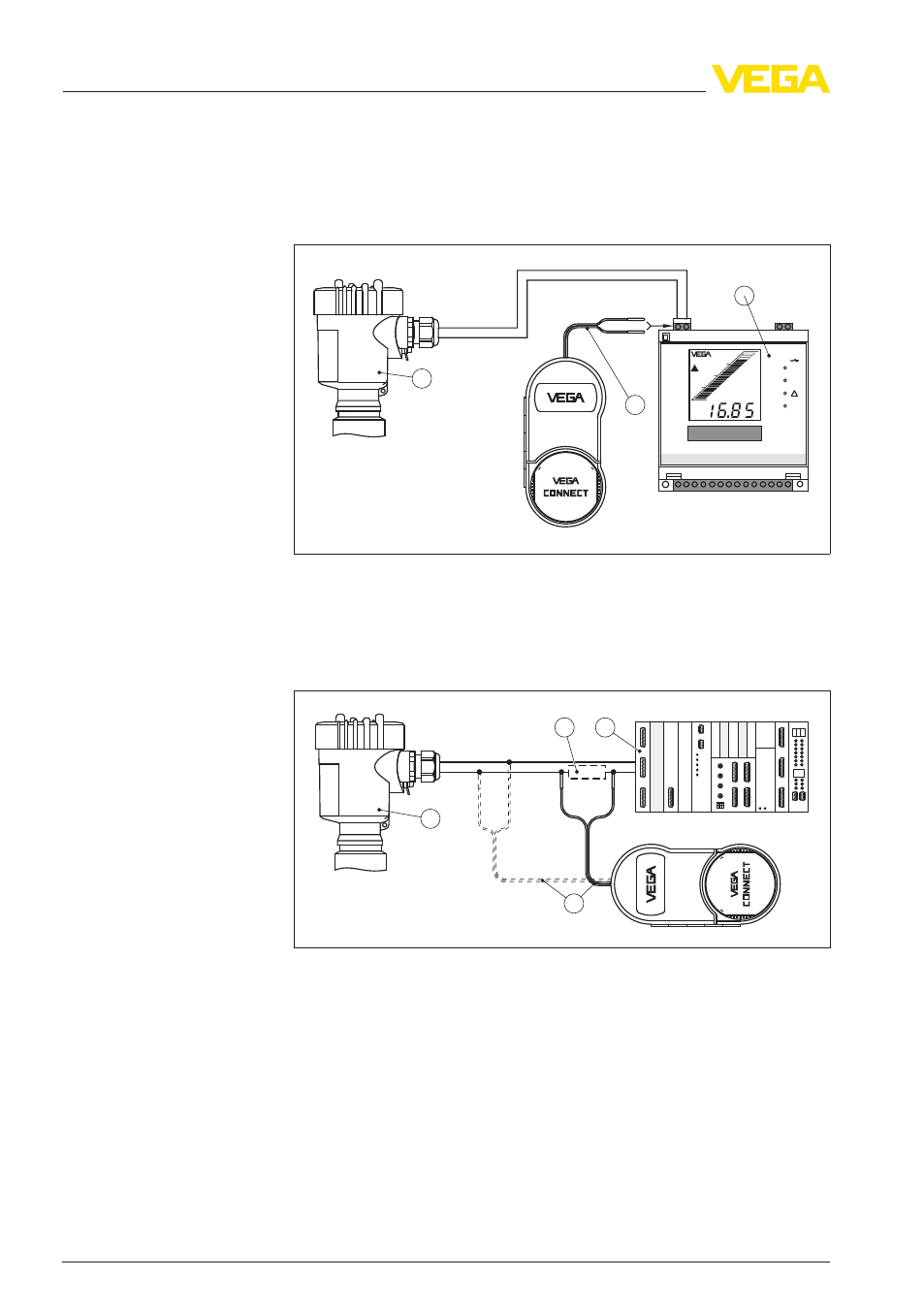

Рис. 9: Подключение серии plics
®
через HART
1
Датчик HART
2
Соединительный кабель с 2-миллиметровыми штекерами
3
VEGAMET 381
или VEGADIS 371
1
2
4
3
OPEN
TWIST
USB
LOCK
Рис. 10: Подключение серии plics
®
через HART
1
Датчик HART
2
Сопротивление HART 230 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2 миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Датчик HART и
VEGAMET 381
Датчик HART, подклю-
ченный к ПЛК
16 VEGACONNECT 4 с соединительной коробкой • Интерфейсный адаптер USB - HART/I²C
5 Примеры подключения
32628
-RU
-110114
