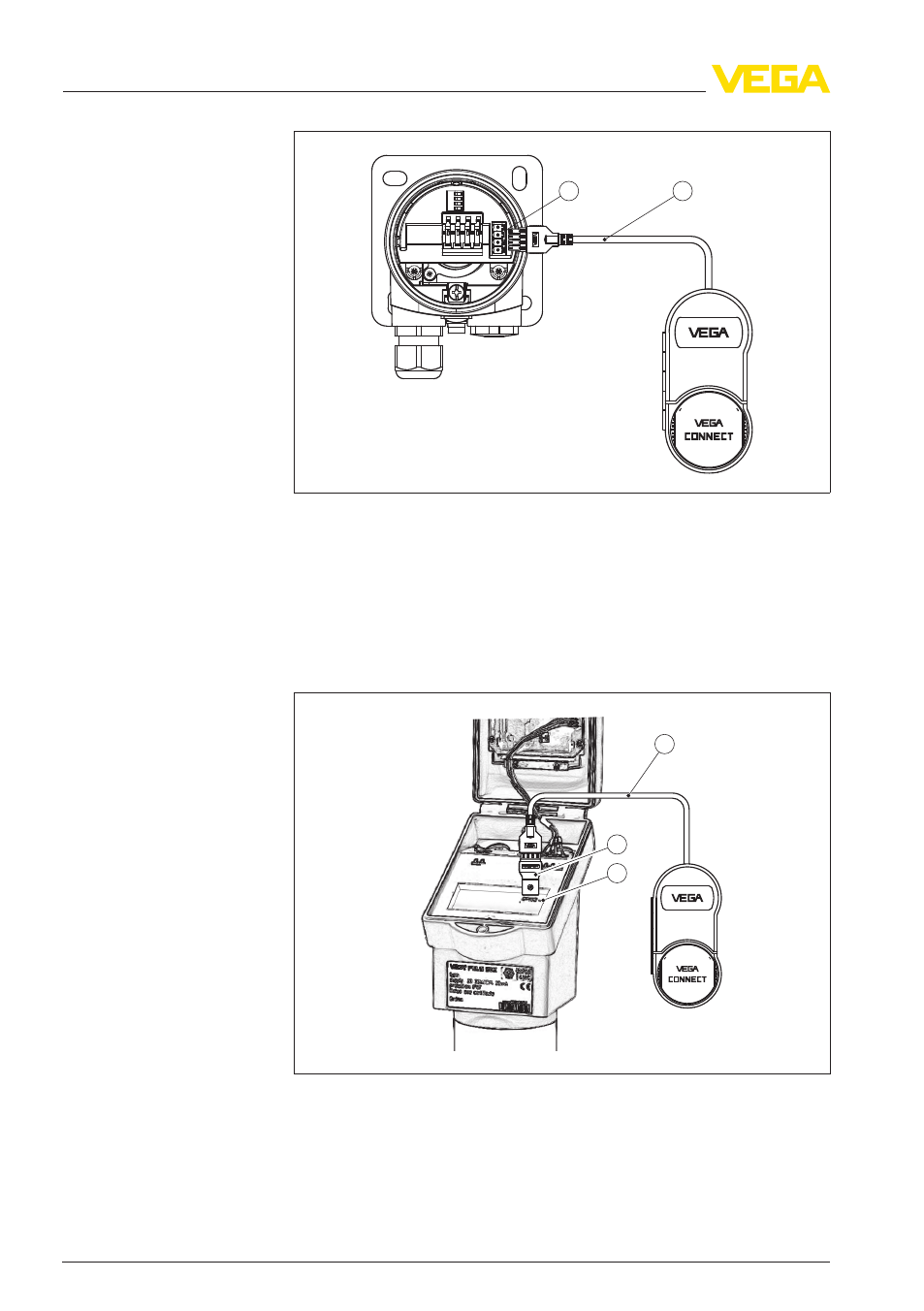

Рис. 6: Подключение VEGADIS 61 через интерфейс I²C

1

Интерфейс шины I²C (Com.)

2

Соединительный кабель I²C

Если датчики в системе HART или Profibus соединены с
цифровым индикатором VEGADIS 61, то VEGACONNECT 4
можно подключить к интерфейсу шины I²C на VEGADIS 61.

OPEN

TWIST

USB

LO

CK

3

1

2

Рис. 7: Подключение серии 50 через интерфейс I²C

1

Интерфейс шины I²C (Com.)

2

Адаптер шины I²C для серии 50

3

Соединительный кабель I²C

VEGADIS 61

Датчики VEGA серии
50
