1
3
2
OPEN
TWIST
USB
LOCK

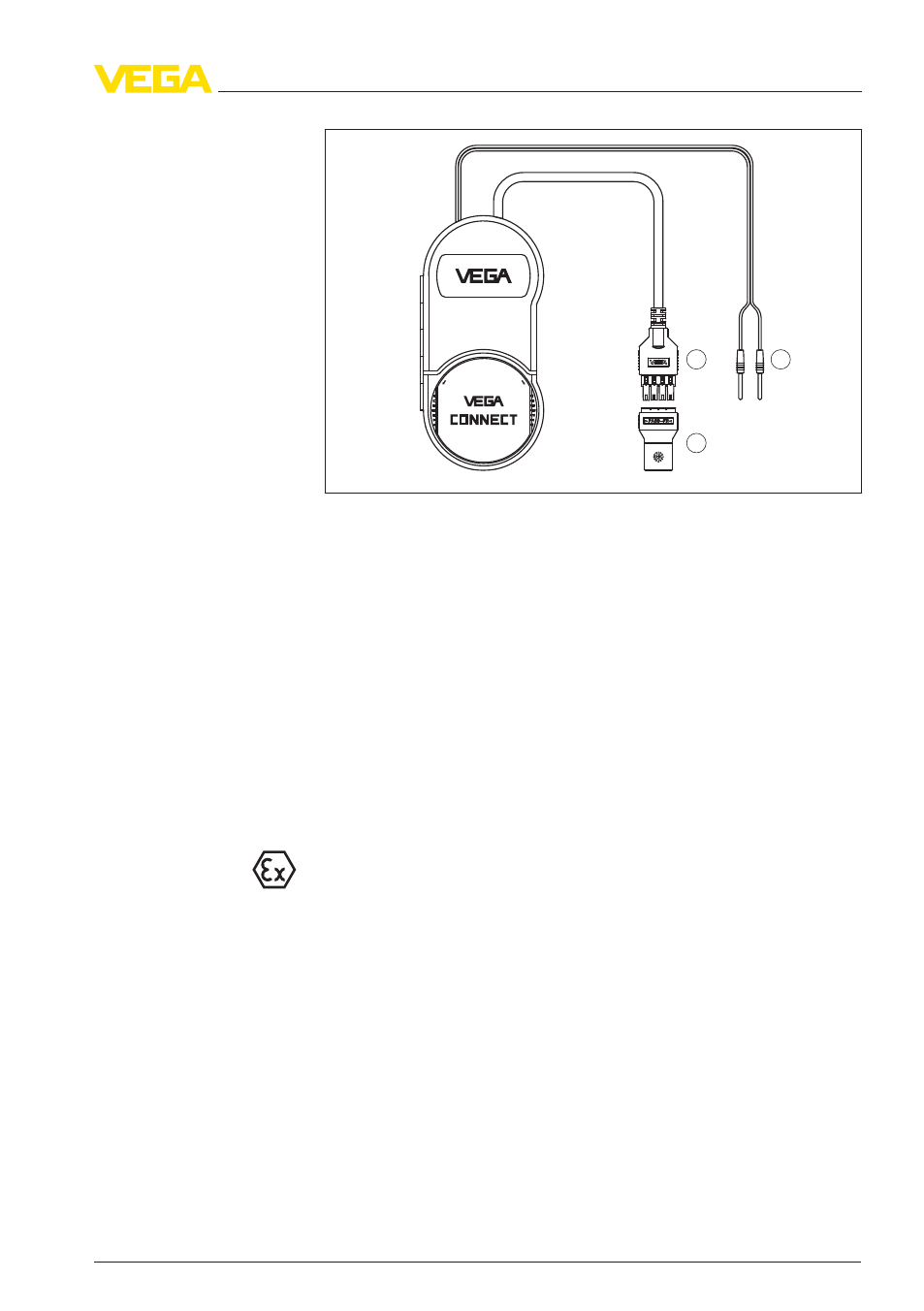

Рис. 3: Возможности подключения
Связь через протокол I²C
l
При установке VEGACONNECT 4 непосредственно на дат-
чике серии plics
®
(
см. примеры подключения)
l
При подключении через интерфейс I²C (Com.) всех датчиков
plics
®
,
Адаптер 1
l
При подключении к интерфейсу I²C вместо модуля MINICOM
(
у серий VEGAPULS 40, 50, VEGAFLEX 50, VEGASON 50),
Адаптер 2
Связь через протокол HART
l
При подключении к линии 4 … 20 mA (в зависимости от
источника питания/устройства формирования сигнала может
потребоваться дополнительное сопротивление HART), Адап-
тер 3
Кабель HART или I²C VEGACONNECT 4 можно подключать ко
взрывозащищенным датчикам во взрывоопасной зоне. Само
устройство VEGACONNECT 4 и ПК должны находиться вне
взрывоопасной зоны.
VEGACONNECT
4 можно подключить к интерфейсу шины I²C
следующих датчиков:
l
Все датчики серии plics
®
l
VEGAPULS
серии 40, 50 с версией ПО 4.00.00 и выше
l
VEGASON
серии 50 с версией ПО 4.00.00 и выше
l
VEGAFLEX
серии 50 с версией ПО 4.00.00 и выше
l
VEGACAP
с версией ПО 1.10 и выше
l
EL/EK (PA)
с электроникой CAPE34
l
VEGADIS
50/61
Подключение через
шину I²C
VEGACONNECT
