5 Примеры подключения
5.1 Подключение через интерфейс I²C
Кабель HART или I²C VEGACONNECT 4 можно подключать ко
взрывозащищенным датчикам во взрывоопасной зоне. Само
устройство VEGACONNECT 4 и ПК должны находиться вне
взрывоопасной зоны.
2
1

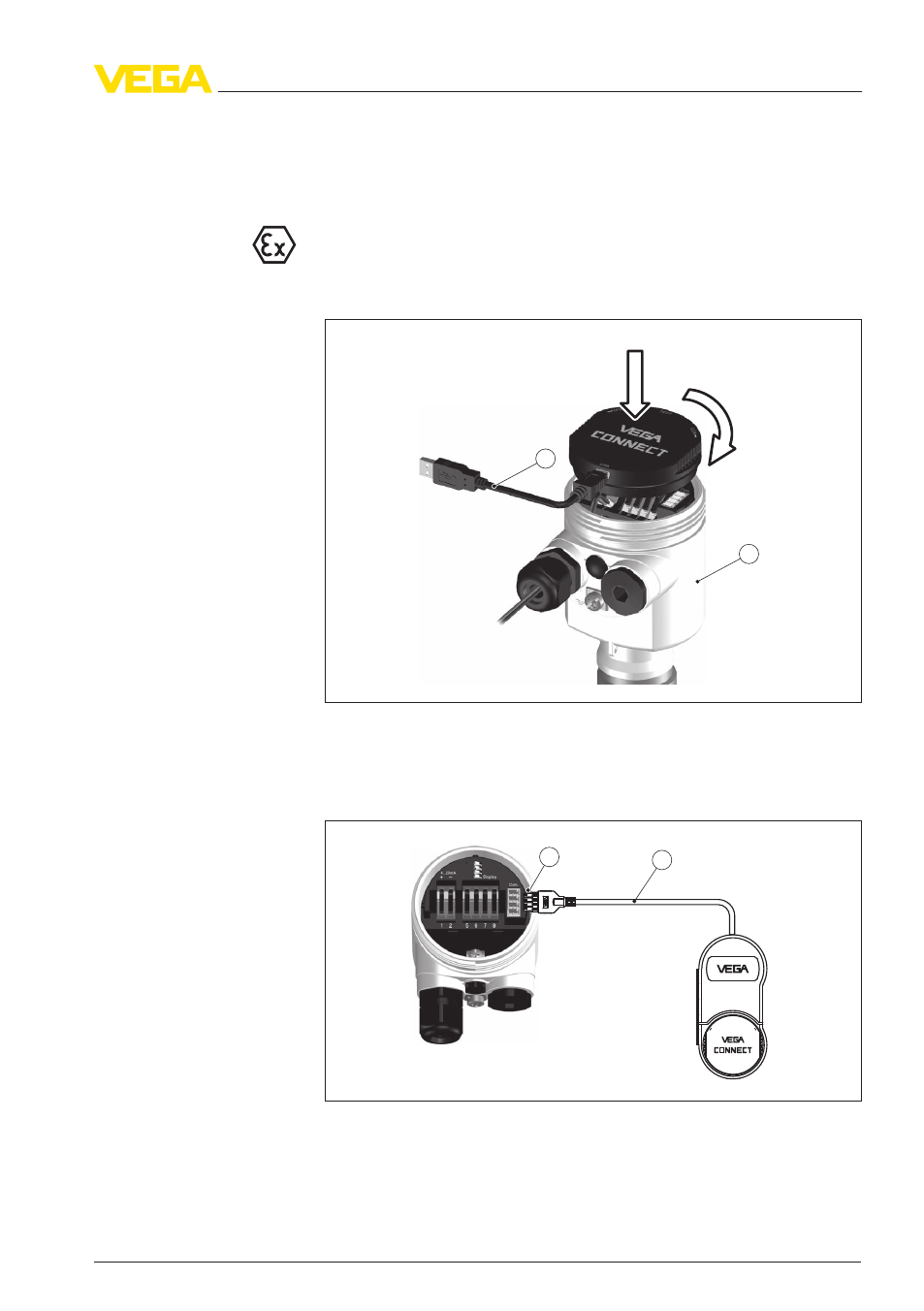

Рис. 4: Установка и подключение к устройству plics
®
1
Кабель USB
2
Устройство plics
®
1
2
OPEN
TWIST
USB
LO
CK
Рис. 5: Подключение серии plics
®
через интерфейс I²C
1
Интерфейс шины I²C (Com.)
2
Соединительный кабель I²C
Установка на датчиках
серии plics
®
Внешнее подключение
к устройству plics
®
VEGACONNECT
4 с соединительной коробкой • Интерфейсный адаптер USB - HART/I²C 13
