1
2
3
4
OPEN
TWIST
USB
LOCK

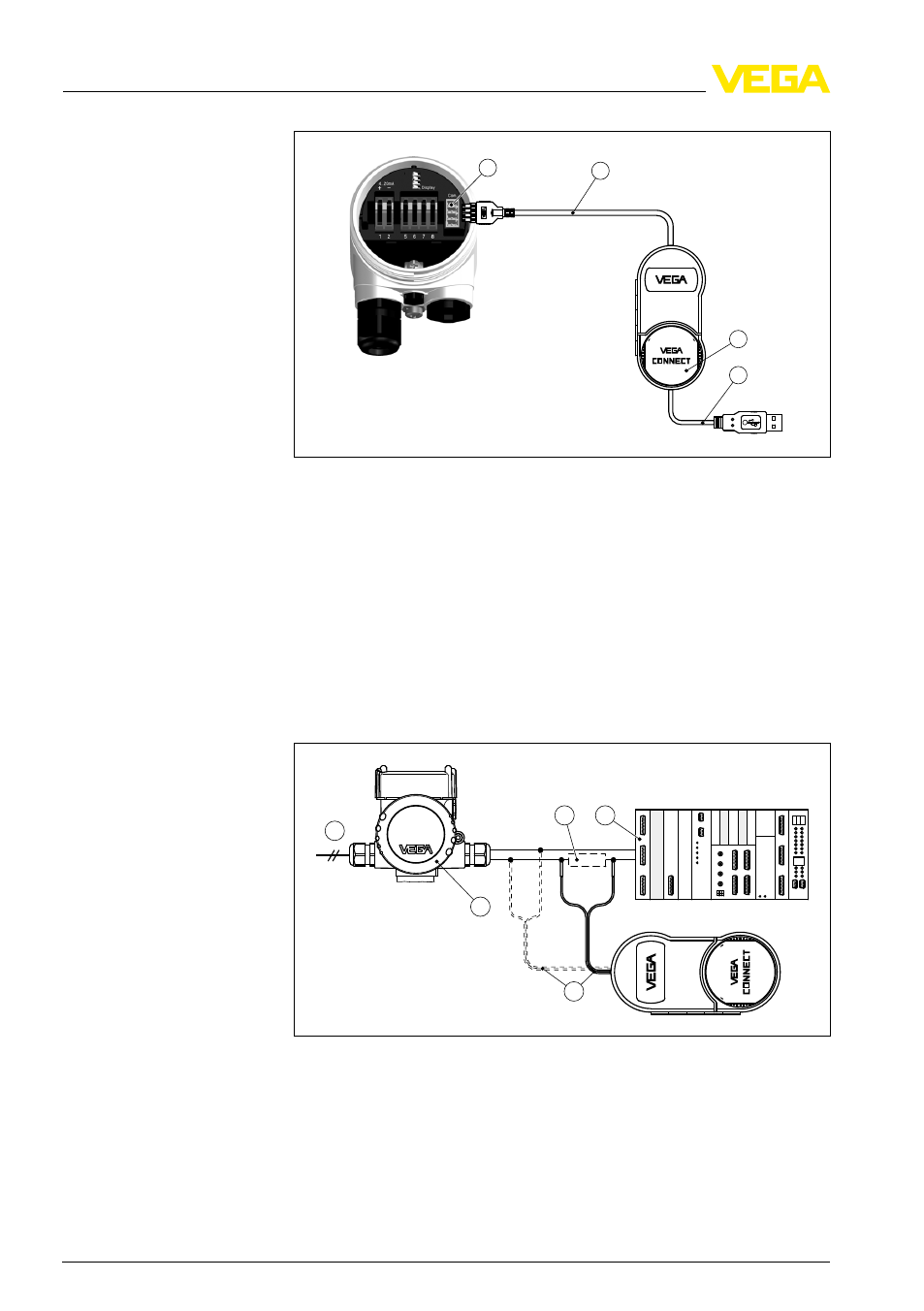

Рис. 27: Подключение через соединительный кабель I²C
1
Интерфейс шины I²C (Com.) на датчике
2
Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3
VEGACONNECT
4
Кабель USB к ПК
Требуемые компоненты:
l
VEGASON
65
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
l
Источник питания или устройство формирования сигнала
1
5
2
4
3
OPEN
TWIST
USB
LOCK
Рис. 28: Подключение ПК к сигнальному кабелю через HART
1
VEGASON 65
2
Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2 миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
Внешнее подключение
через интерфейс I²C
Подключение через
HART
46
VEGASON
65 • 4
7 Пуск в эксплуатацию с помощью PACT
ware и другого программного
обеспечения для настройки
