11 Винт (3) зафиксировать лаком или т.п. для обеспечения
долговременной устойчивости поворотного крепления.
12 Корпус повернуть, так чтобы кабельный ввод смотрел вниз и
с него могла стекать влага. Корпус зафиксировать зажим-
ными винтами (5) с моментом затяжки
max. 5 Нм для
алюминиевого корпуса и max. 2 Нм для пластикового
корпуса.
1
2
3
4
5

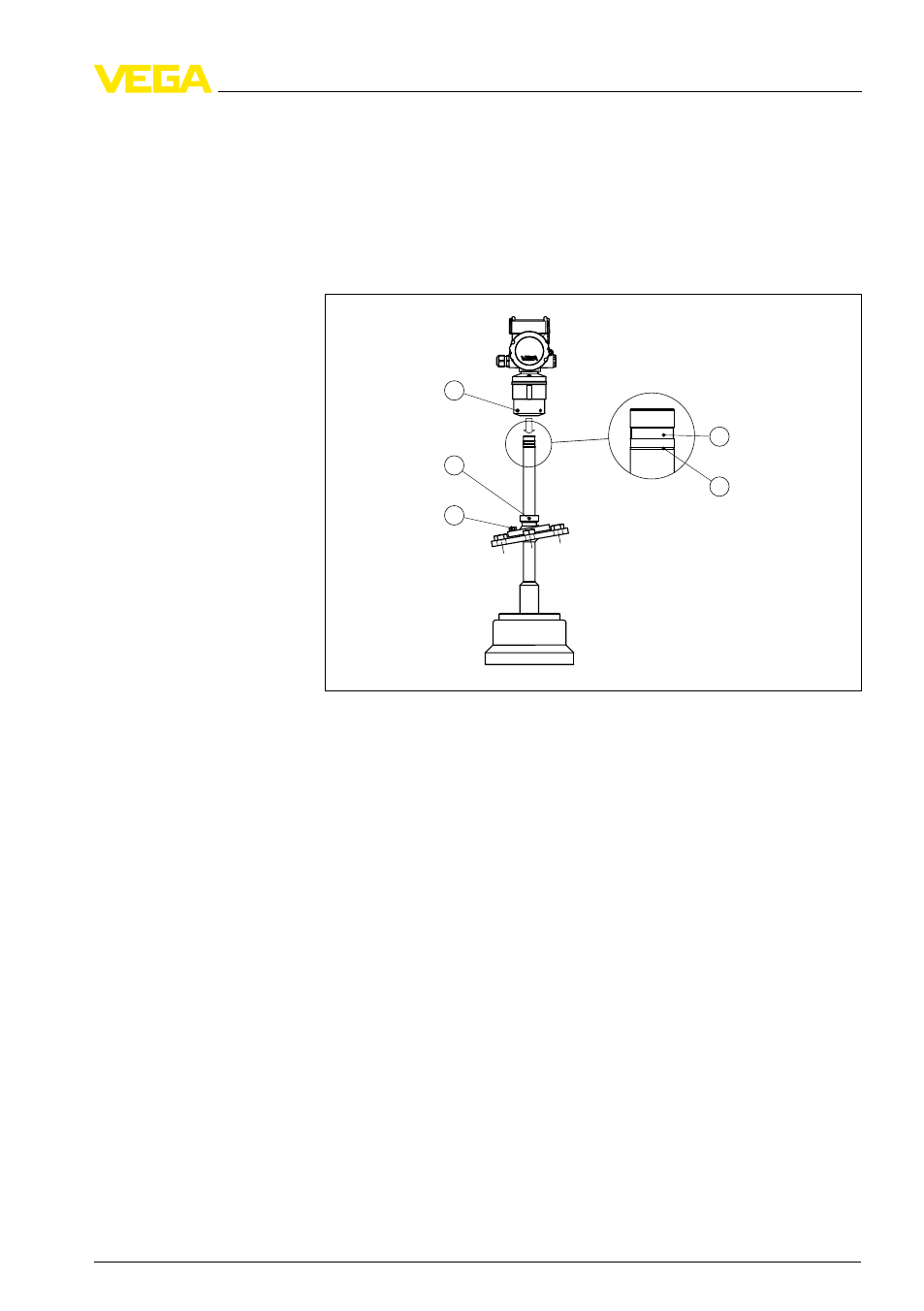

Рис. 5: Сборка - Исполнение B
1 Паз для фиксации корпуса
2 Насечка
3 Зажимный винт поворотного крепления (шестигранная головка SW 13)
4 Потайные винты фиксирующего кольца (торцовый шестигранный ключ
-
размер 4)
5 Зажимные винты корпуса (торцовый шестигранный ключ - размер 4)
Прибор в исполнении С поставляется в виде комплекта, в
который входят три части:
l Преобразователь звука
l Кабель преобразователя звука
l Электроника для настенного монтажа
Для сборки прибора выполнить следующее:
1 Торцовым шестигранным ключом (размер 4) ослабить по-
тайные винты на фиксирующем кольце (4) и вынуть трубку
преобразователя из поворотного крепления.
2 Смонтировать фланец
3 Трубку преобразователя звука вставить снизу в поворотное
крепление и продвинуть ее до желаемой длины.
4 Закрепить трубку с помощью потайных винтов (4), момент
затяжки - макс. 10 Нм.
Сборка - Исполнение С
VEGASON 65 • 4 15
