1 3 2
100%
0%
4

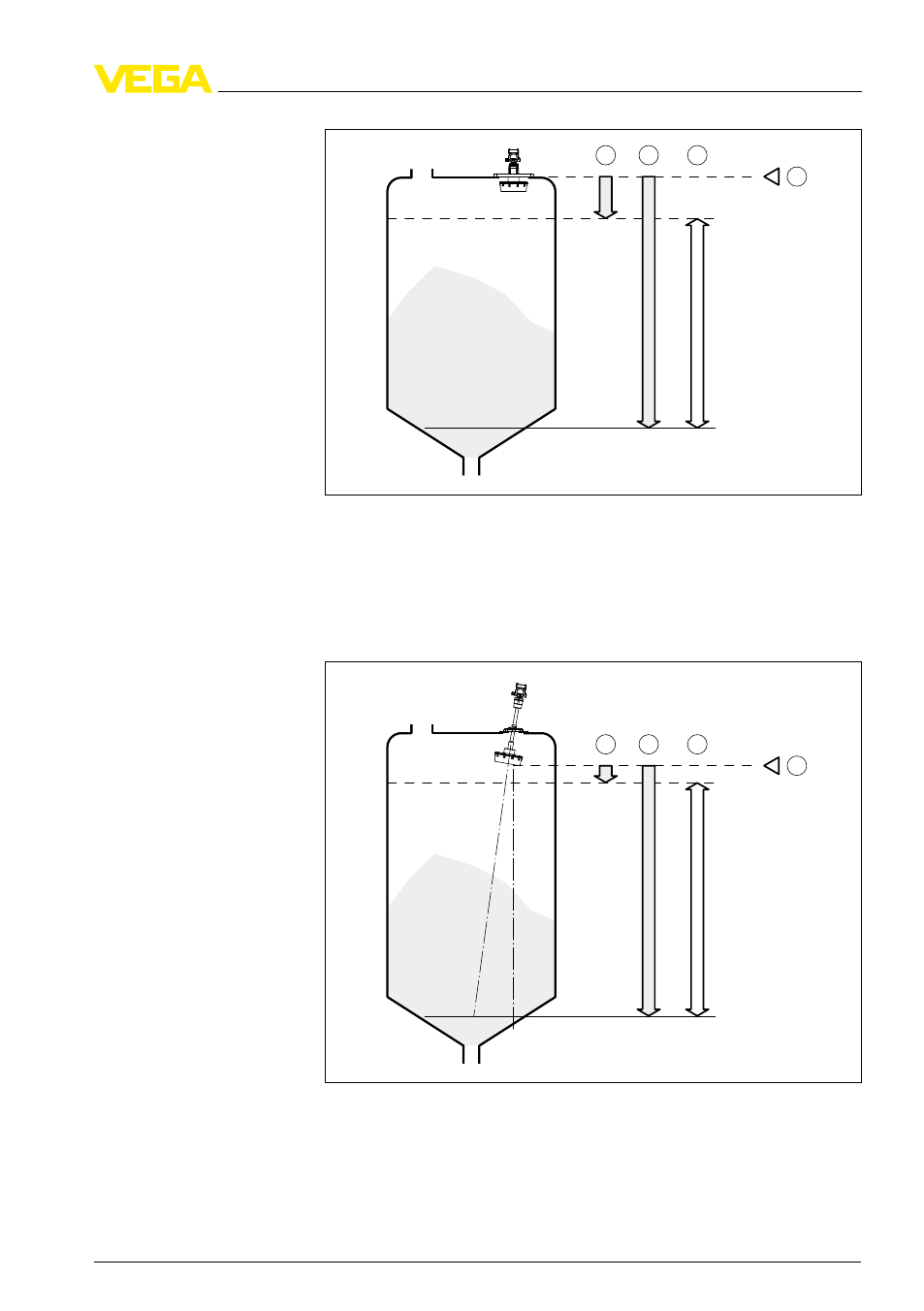

Рис. 3: Исполнение A - диапазон измерения (рабочий диапазон) и
максимальное измеряемое расстояние
1 "Полно" (мертвая зона)
2 "Пусто" (макс. измеряемое расстояние)
3 Диапазон измерения
4 Базовая плоскость
1 3 2
100%
0%
4
Рис. 4: Исполнение B, C, D - диапазон измерения (рабочий диапазон) и
максимальное измеряемое расстояние
1 "Полно" (мертвая зона)
2 "Пусто" (макс. измеряемое расстояние)
3 Диапазон измерения
4 Базовая плоскость
VEGASON 65 • 4 13
4 Монтаж
28782
-
