3
1
2
3 4 1 2
L 1 N
4... 20mA I S
GND

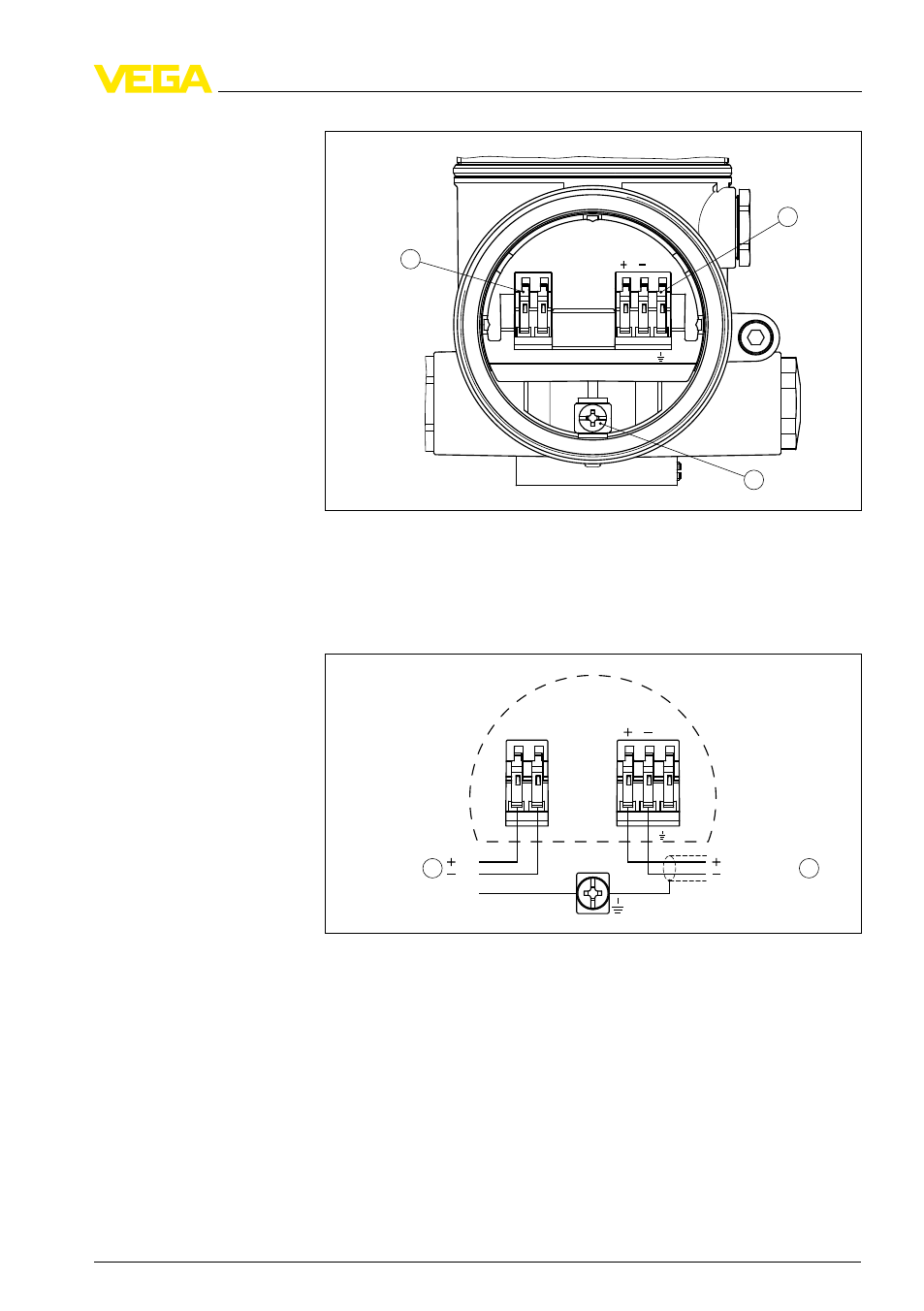

Рис. 22: Отсек подключения (двухкамерный корпус)
1 Контакты для выхода сигнала
2 Клемма заземления для подключения защитного провода и экрана
3 Подпружиненные контакты для источника питания
4 ... 20 mA
PE
/ L
/ N
L1 N GND
1 2
1 2 3 4
4...20mA IS
Рис. 23: Схема подключения (двухкамерный корпус)
1 Питание
2 Выход сигнала
5.4 Фаза включения
В течение прибл. 30 сек. после подключения VEGASON 65 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:
l Внутренняя проверка электроники
Отсек подключения
Схема подключения
Фаза включения
VEGASON 65 • 4 29
5 Подключение к источнику питания
