5.3 Схема подключения (двухкамерный
корпус)
1
2
3
4
5

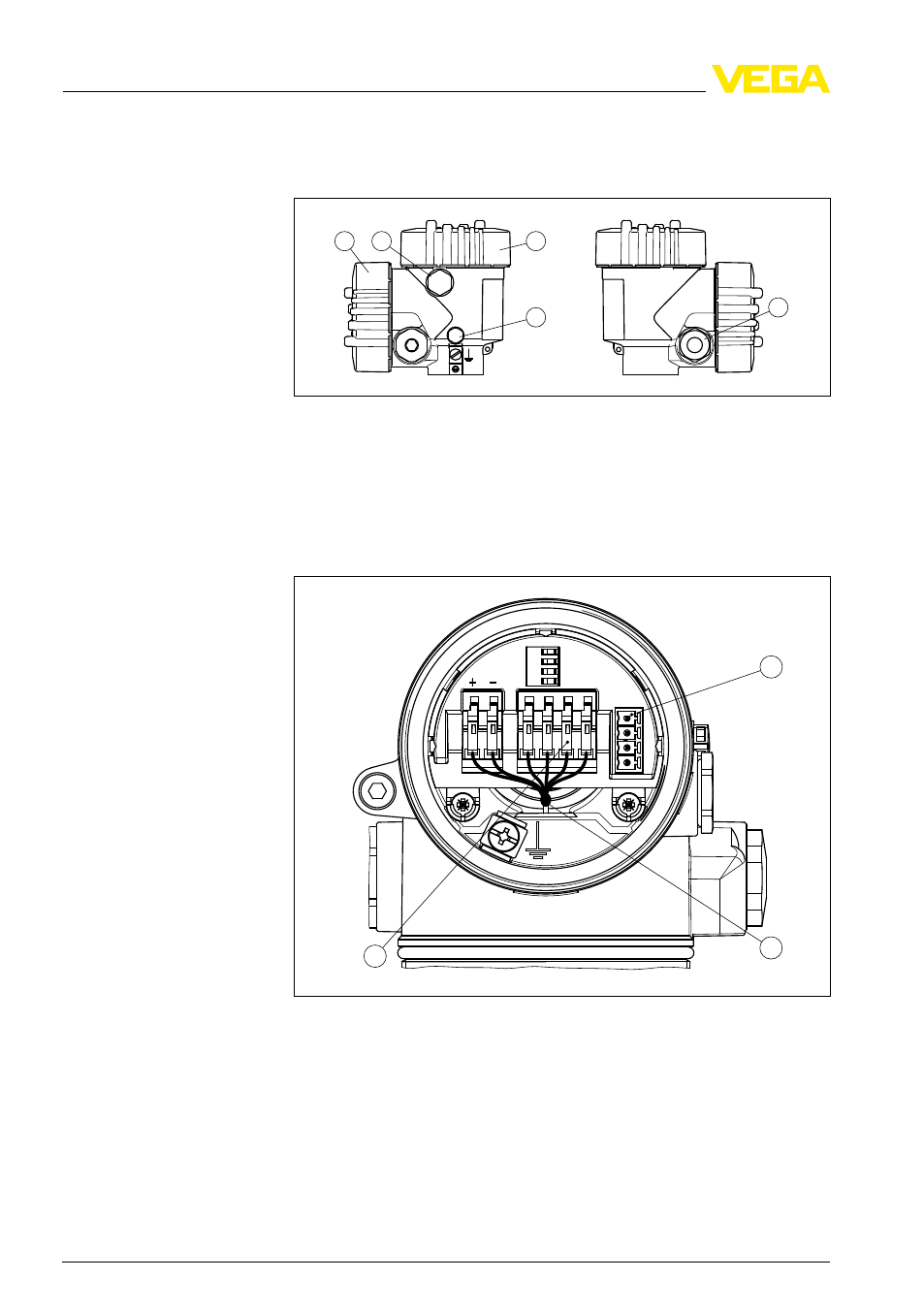

Рис. 20: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
1
3
2
Display
1
2
5 6 7 8
I²C
Рис. 21: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
28
VEGASON
65 • 4
5 Подключение к источнику питания
