При необходимости экранированного кабеля, кабельный экран
следует заземлить с обеих сторон. В датчике экран подклю-
чается непосредственно к внутренней клемме заземления.
Внешняя клемма заземления на корпусе должна быть низкоомно
соединена с уравнителем потенциалов.
При вероятности возникновения уравнительных токов, подклю-
чение со стороны вторичного устройства должно осуществляться
через керамический конденсатор (например, 1
nF, 1500 V). Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
Для применения во взрывоопасных зонах соединительный
кабель должен отвечать соответствующим требованиям. Сле-
дует исключить возможность уравнительных токов в кабельном
экране. При заземлении с обеих сторон это достигается за счет
применения конденсатора или отдельного уравнителя потен-
циалов.
5.2 Порядок подключения
Внимание!
Перед подключением к питанию штекерный разъем между
преобразователем звука и выносной электроникой соединяется
в состоянии не под напряжением (см. рис. ниже). В противном
случае электроника будет повреждена!
1
2 3

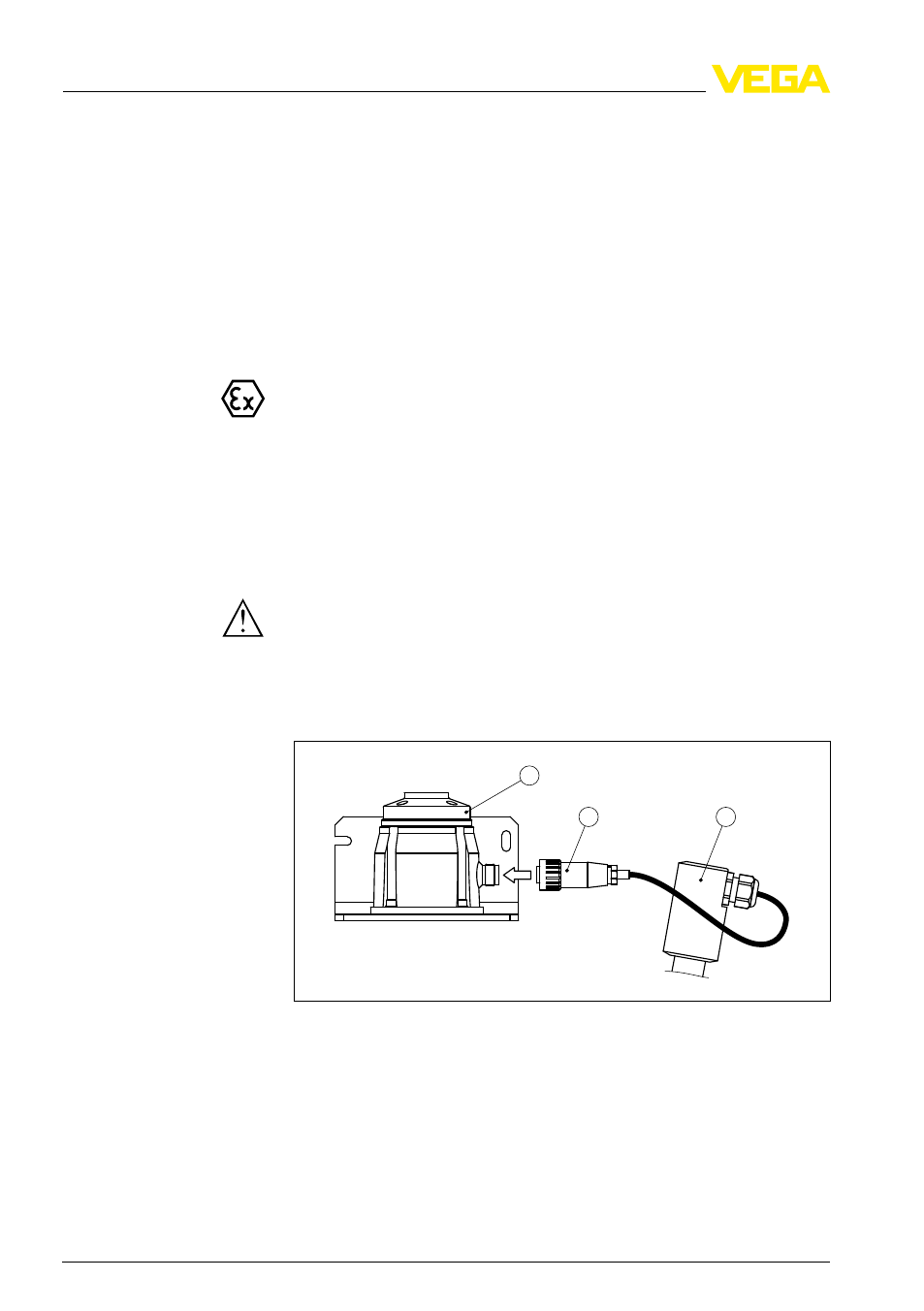

Рис. 18: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1 Цоколь корпуса с электроникой
2 Штекерный разъем
3 Соединительная деталь трубки преобразователя звука
После этого датчик можно подключать к питанию.
Выполнить следующее:
1 Отвинтить крышку корпуса.
Экранирование кабеля
и заземление
Соединитель-
ный кабель
для зон Ex
26 VEGASON 65 • 4
5 Подключение к источнику питания
