Корпус в исполнении IP 66/IP 68 (1 bar)
117 mm (4.61")
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57")
~ 150 mm (5.91")
ø 84 mm (3.31")
120 mm (4.72")
~ 105 mm (4.13")
ø 84 mm
(3.31")
M20x1,5
2
M20x1,5/
½ NPT
M16x1,5
3
M20x1,5
M20x1,5
1

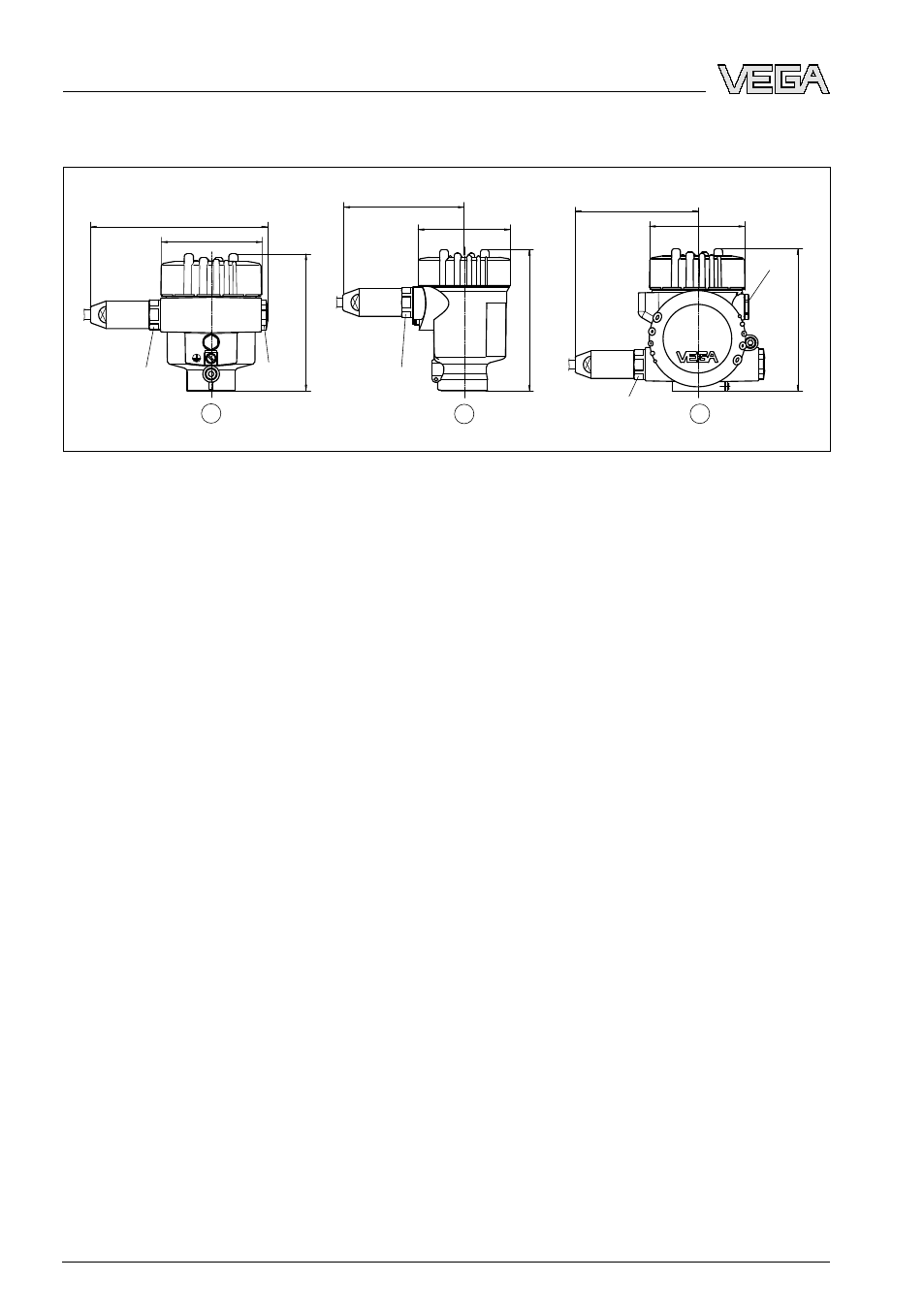

Рис. 43: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки корпус
выше на 9 мм/0.35 in
1
Алюминиевый корпус
2
Корпус из нержавеющей стали (точное литье)
2
Двухкамерный корпус из нержавеющей стали (точное литье)
68
