1

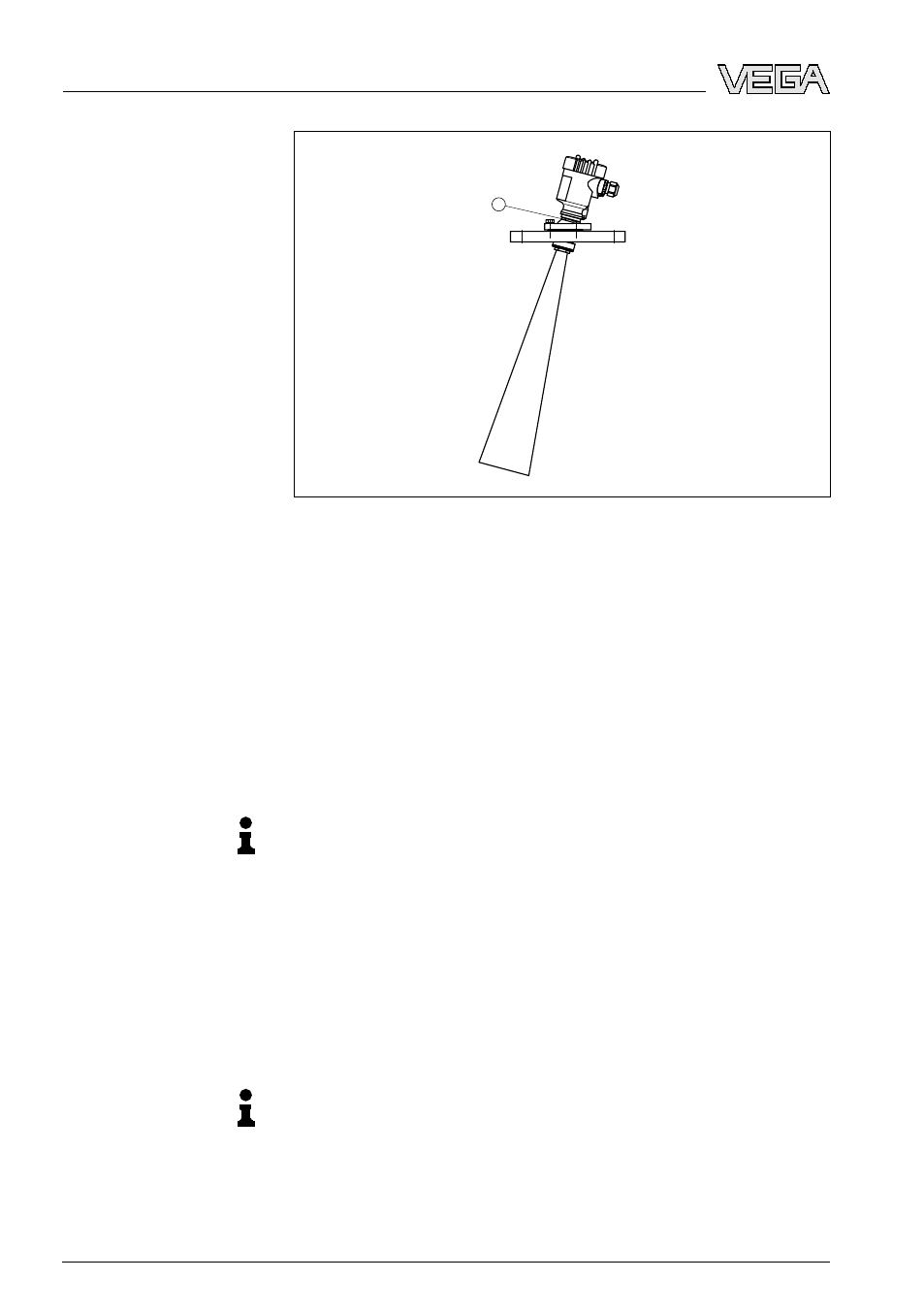

Рис. 4: Положение плоскости поляризации у VEGAPULS 68
1 Маркирующее отверстие
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение -
должны быть применимы при данных условиях процесса. Необ-
ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4.2 Подготовка к монтажу - рупорная антенна
Информация:
Данные указания действительны только для специального
исполнения!
VEGAPULS 68 может иметь исполнение с антенной, диаметр
которой больше диаметра присоединения (резьбы, фланца).
Поэтому перед монтажом прибора антенну необходимо снять с
присоединения, для чего выполнить следующее:
1 С помощью торцового шестигранного ключа (размер 3)
ослабить винты (3) на основании антенны.
2 Снять антенну (4).
Примечание:
При этом пластиковый конус должен остаться в основании
антенны.
3 Антенну вставить снизу в патрубок емкости.
Соответствие усло-
виям применения
14 VEGAPULS 68 • 4 … 20 mA/HART - двухпроводный
4 Монтаж
