При использовании поворотного крепления следует учитывать,
что расстояние между антенной и патрубком при наклоне
сокращается. Это может привести к дополнительным ложным
отраженным сигналам и повлиять на результаты измерения в
ближней зоне.
‰

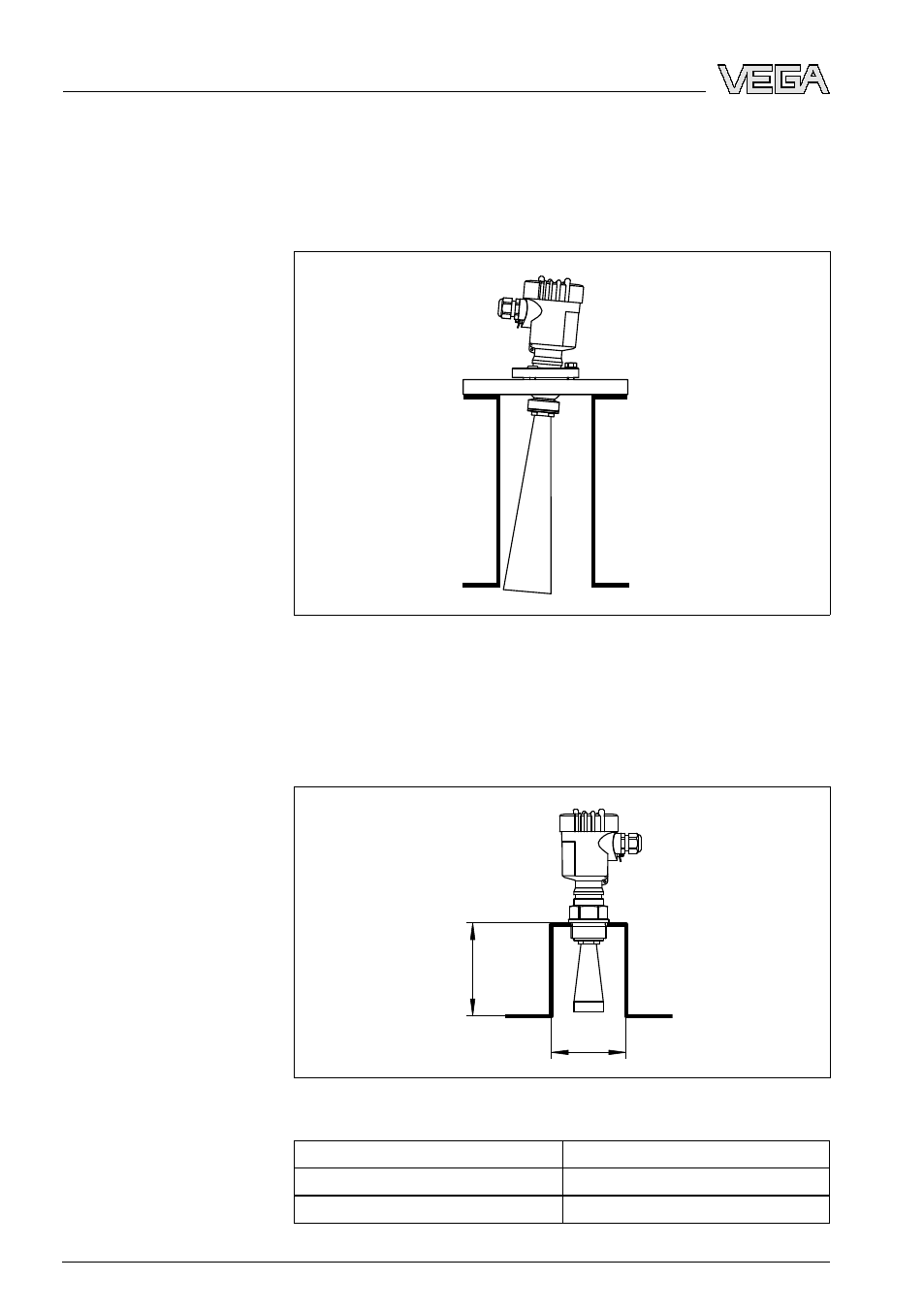

Рис. 12: Расстояние между антенной и патрубком
На продуктах с хорошими отражательными свойствами
VEGAPULS
68 можно монтировать также на высоких патрубках
( ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
max.
Рис. 13: Ориентировочные размеры патрубков
Диаметр патрубка d Высота патрубка h
40 mm 100 mm
50 mm 150 mm
22 VEGAPULS 68 • 4 … 20 mA/HART - двухпроводный
4 Монтаж
