Инструкция по эксплуатации VEGA VEGAPULS 68 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART two-wire
Страница 33
Advertising
1
3
2
Display
1
2
5 6 7 8
I²C

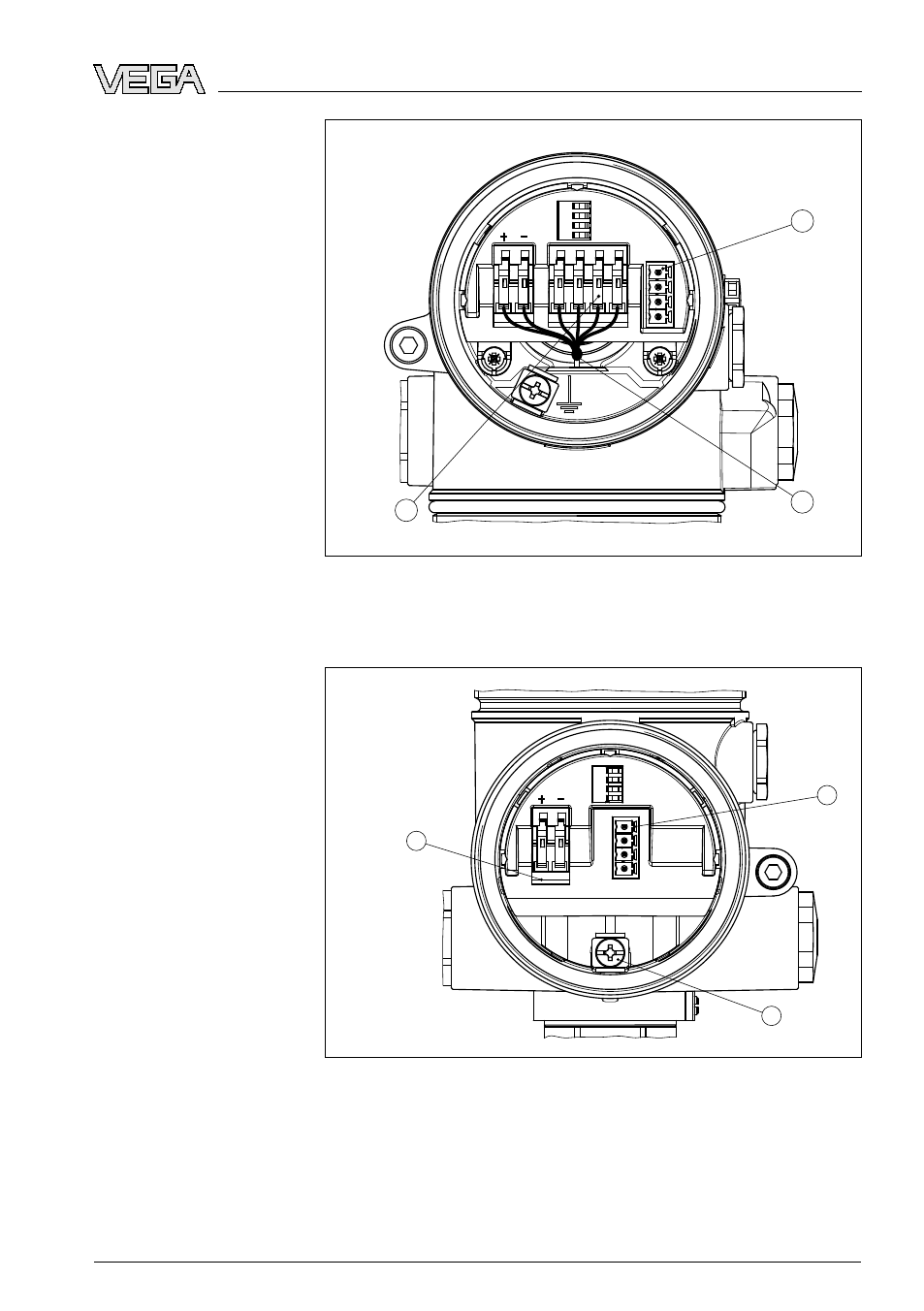

Рис. 25: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
3
1
2
Display
1
2
I²C
Рис. 26: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Подпружиненные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAPULS
68 • 4 … 20
mA/HART - двухпроводный
33
5 Подключение к источнику питания
29261
-RU
-090417
