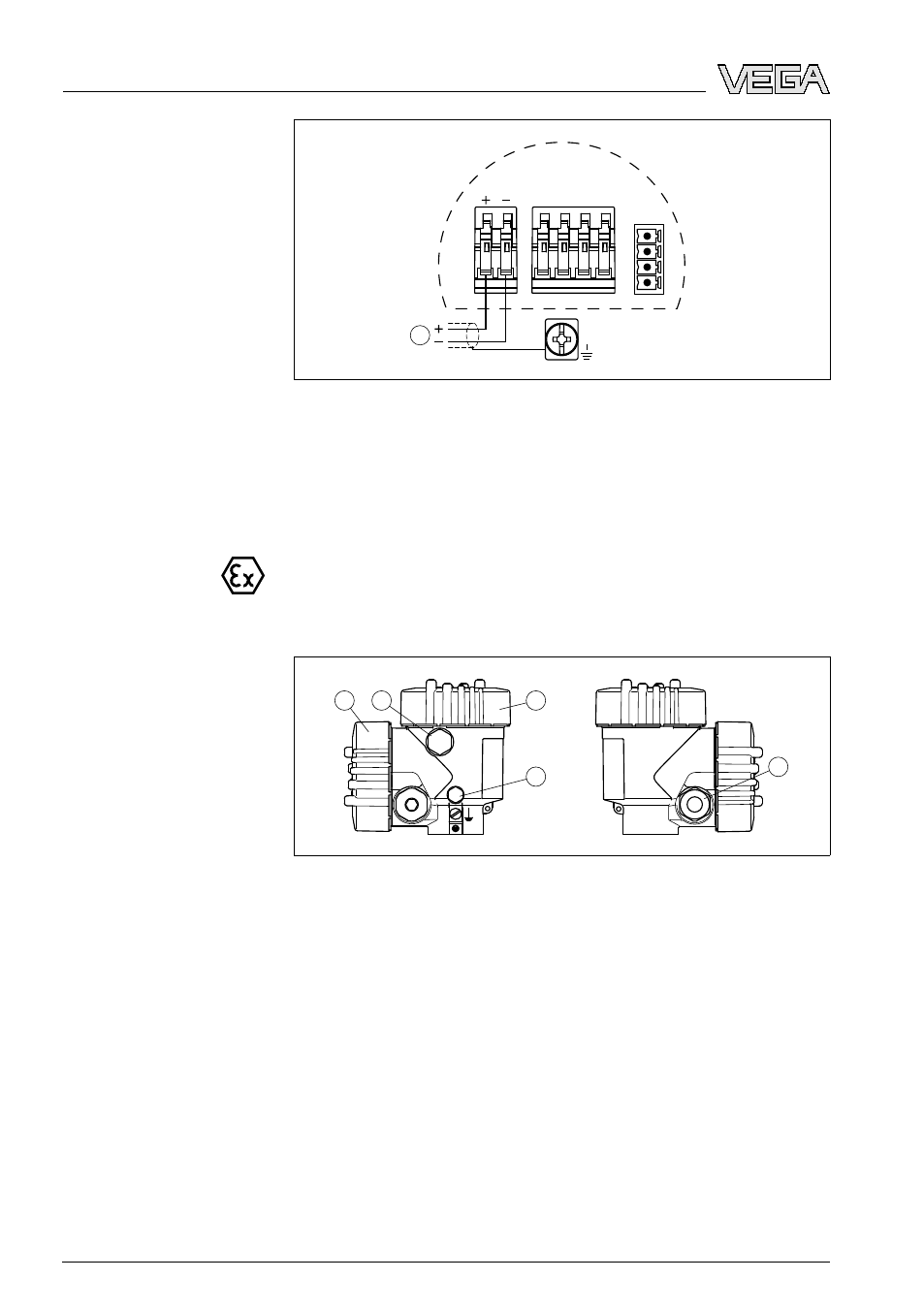

Рис. 23: Схема подключения (однокамерный корпус)

1

Питание/Выход сигнала

5.4 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (E

x ia). Схемы для исполнения со взрывонепрони-

цаемой оболочкой (E

xd) даны в следующем параграфе.

1

2

3

4

5

Рис. 24: Двухкамерный корпус

1

Крышка отсека подключения

2

Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)

3

Крышка отсека электроники

4

Фильтр для компенсации давления

5

Кабельный ввод

Схема подключения

Обзор корпусов

32

VEGAPULS

68 • 4 … 20

mA/HART - двухпроводный

5 Подключение к источнику питания

29261

-RU

-090417
