6.3 Система настройки
1.1
2
3
1

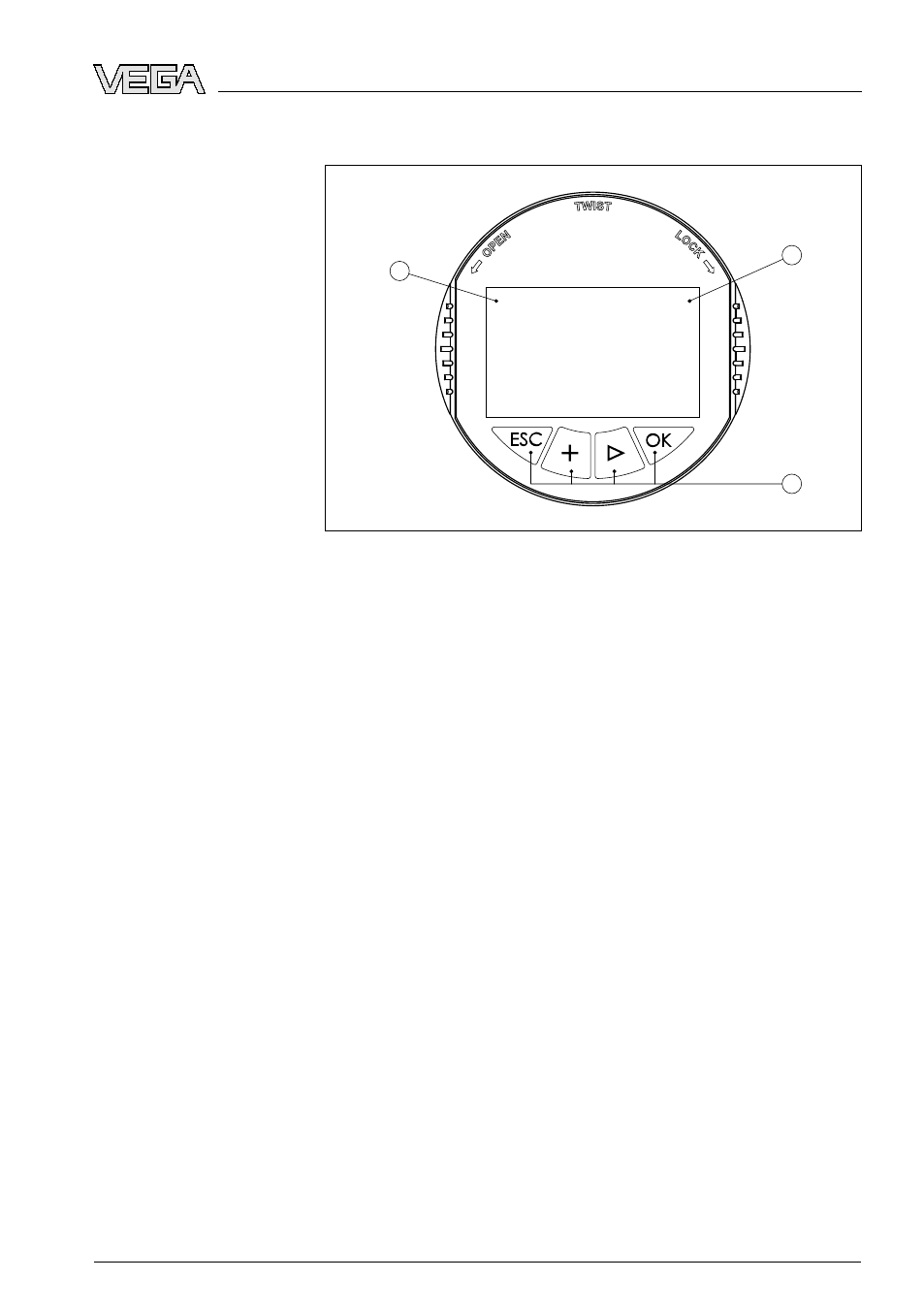

Рис. 34: Элементы индикации и настройки
1
ЖК-дисплей
2
Индикация номера пункта меню
3
Клавиши настройки
l
Клавиша [OK]:
-
переход к просмотру меню
-
подтверждение выбора меню
-
редактирование параметра
-
сохранение значения
l
Клавиша [->]:
-
смена меню
-
перемещение по списку
-
выбор позиции для редактирования
l
Клавиша [+]:
-
изменение значения параметра
l
Клавиша [ESC]:
-
отмена ввода
-
возврат в прежнее меню
Прибор настраивается с помощью четырех клавиш и дисплея
модуля индикации и настройки. Функции клавиш показаны на
рисунке выше. Через 10 минут после последнего нажатия любой
клавиши автоматически происходит возврат к отображению
измеренных значений. Введенные значения, не подтвержденные
нажатием [OK], будут потеряны.
Функции клавиш
Система настройки
